SVC PLUS FS (E-STATCOM) — STATCOM із суперконденсаторами для підтримки частоти та синтетичної інерції
SVC PLUS FS® (frequency stabilizer, E-STATCOM) — пристрій Siemens Energy, який водночас підтримує напругу й частоту енергосистеми. Він поєднує перетворювач SVC PLUS® на модульній багаторівневій схемі (MMC) з батареями суперконденсаторів. Типове виконання має встановлену потужність 300 МВА та видає ±200 МВт активної потужності протягом кількох секунд.
- Встановлена потужність
- Sном = 300 МВА
- Активна потужність
- ±200 МВт (кілька секунд)
- Реактивна потужність
- ±300 Мвар
- Запас енергії
- 400 МДж (з можливістю нарощування)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У звичайному режимі установка працює як STATCOM і регулює напругу, видаючи та споживаючи реактивну потужність у межах ±300 Мвар. Коли частота відхиляється через дефіцит або надлишок генерації, перетворювач за частки секунди розряджає суперконденсатори й подає в мережу велику активну потужність. Так емулюється інерція обертових машин. За надлишку потужності конденсатори заряджаються з мережі. Це стримує розвиток системних аварій у мережах, де частка синхронної генерації зменшується.
Запасена енергія типового виконання становить 400 МДж, і її можна наростити. Внесок емульованої інерції сягає 6000 МДж. Разом із силовим трансформатором установка займає близько 4050 м². Підключення можливе до мережі будь-якого класу напруги. Технологія MMC формує багаторівневу вихідну напругу з низькими гармонічними спотвореннями, громіздкі фільтри не потрібні. Параметри регулювання налаштовуються під завдання конкретної мережі, тож одну платформу використовують у різних застосуваннях. Активну потужність установка видає з високою швидкістю й утримує її протягом кількох секунд.
За даними виробника, SVC PLUS FS не вважається генерувальною установкою, і в цьому його відмінність від акумуляторних систем накопичення. Тому пристрій доступний системним операторам, яким заборонено володіти генерувальними активами. Установка компактна, має високу питому потужність, малі втрати та просте обслуговування, локальних викидів CO₂ немає.

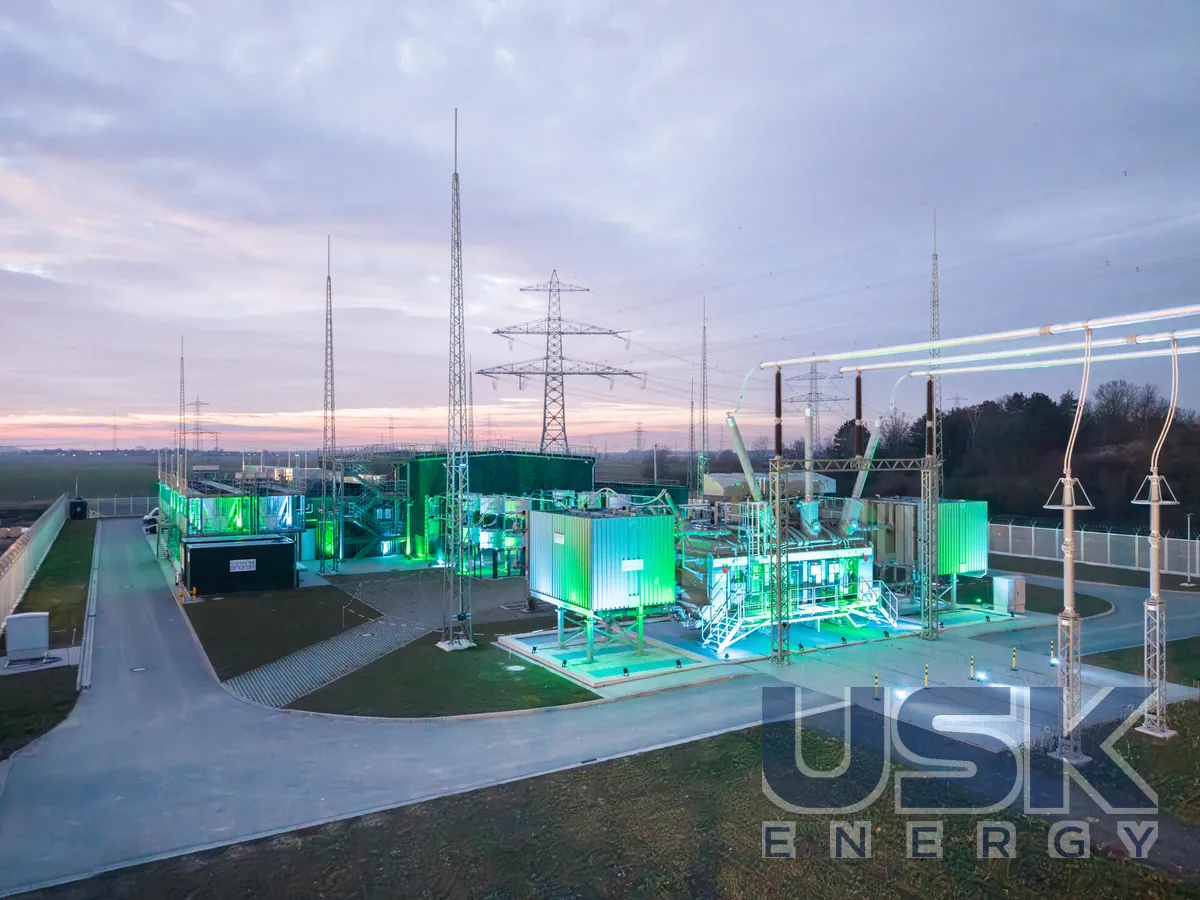

Перший у світі E-STATCOM працює на підстанції Mehrum Nord у Німеччині, проєкт реалізовано разом з TenneT. Там SVC PLUS на ±300 Мвар поєднано з накопичувачем на ультраконденсаторах потужністю 200 МВт, і система подає активну потужність у мережу за мілісекунди. Об'єкт підсилює магістраль передавання між північчю та півднем країни й полегшує прийом вітрової генерації, частково заміщаючи стабілізувальні властивості вугільних і атомних блоків, що виводяться.
Окреме виконання E-STATCOM пропонується для центрів оброблення даних, щоб стабілізувати підключення потужних навантажень до мережі. Замовники такого обладнання — оператори передавальних мереж, вузли з високою часткою ВЕС і СЕС, енергосистеми з дефіцитом інерції, великі споживачі та ЦОД, яким потрібні стабільні напруга й частота.
Технічні характеристики
| Встановлена потужність | Sном = 300 МВА |
|---|---|
| Активна потужність | ±200 МВт (кілька секунд) |
| Реактивна потужність | ±300 Мвар |
| Запас енергії | 400 МДж (з можливістю нарощування) |
| Емульована інерція | до 6000 МДж |
| Площа | ≈ 4050 м² із силовим трансформатором |
| Технологія | MMC SVC PLUS + блоки суперконденсаторів |
| Підключення | до будь-якого класу напруги |
Запит ціни та строку поставки
SVC PLUS FS (E-STATCOM) — STATCOM із суперконденсаторами для підтримки частоти та синтетичної інерції. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки активної потужності видає SVC PLUS FS?
Типове виконання видає ±200 МВт активної потужності протягом кількох секунд. Встановлена потужність становить 300 МВА.
Яку інерцію емулює E-STATCOM?
Внесок емульованої інерції сягає 6000 МДж за запасеної енергії 400 МДж. Запас енергії можна наростити.
Скільки місця займає установка SVC PLUS FS?
Разом із силовим трансформатором установка займає близько 4050 м². Її підключають до мережі будь-якого класу напруги.
