SVC-Diamond / STATCOM / SVC — пристрої FACTS для компенсації реактивної потужності
Лінійка FACTS Mitsubishi Electric охоплює STATCOM SVC-Diamond на модульному багаторівневому перетворювачі, STATCOM з багатоступеневим трансформатором, тиристорні SVC від 50 до 450 Мвар і синхронні компенсатори. Пристрої динамічно компенсують реактивну потужність і стабілізують напругу в мережах передавання. Досвід компанії в силовій електроніці для цього завдання перевищує 50 років.
- Типи
- STATCOM на MMC (SVC-Diamond), STATCOM з багатоступеневим трансформатором, SVC (TCR + TSC + фільтри), синхронні компенсатори
- Потужність SVC
- від 50 до 450 Мвар і більше
- Референції STATCOM
- перший у світі мережевий STATCOM ±80 Мвар (1991), ±450 Мвар (2012)
- Функції
- регулювання напруги, збільшення пропускної здатності, активна фільтрація гармонік, демпфування коливань (POD)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

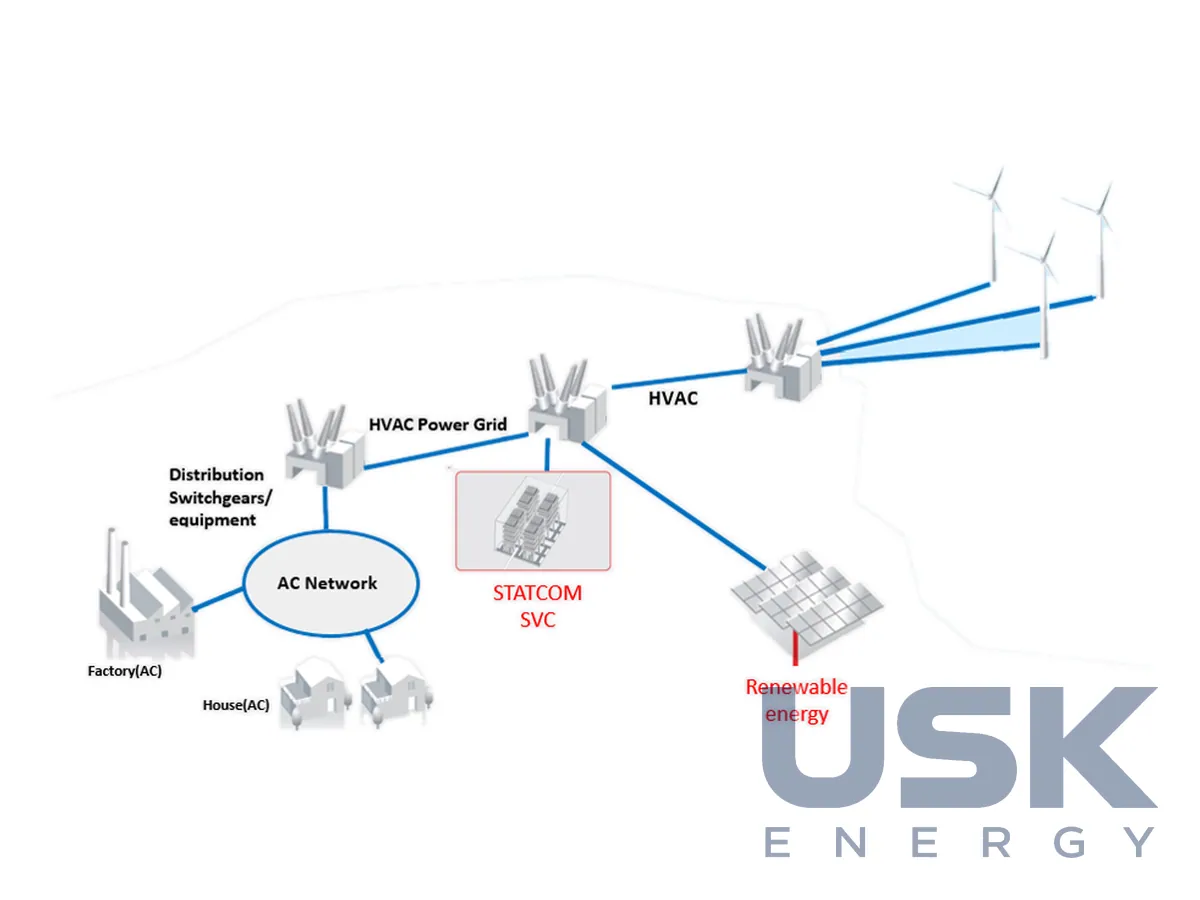

Потреба в FACTS зростає разом із виведенням теплових станцій і приєднанням ВДЕ. Мережа втрачає джерела реактивної потужності, а перетоки стають менш передбачуваними. Тиристорні компенсатори виробник постачає давно, а STATCOM на IGBT доповнюють лінійку там, де потрібна швидка реакція та мінімум гармонік. Пристрої Mitsubishi Electric застосовують для підвищення пропускної здатності ліній, підтримання стійкості напруги, демпфування коливань потужності (POD) і, у випадку STATCOM, для активної фільтрації гармонік.
STATCOM складається з перетворювача напруги VSC, реактора зв'язку, трансформатора та системи керування й захисту. Перетворювач самокомутований, тож його робота не залежить від сили мережі. Регулюючи власну внутрішню напругу, він задає струм у мережу й обмін реактивною потужністю. У SVC-Diamond перетворювач побудовано за топологією MMC. Багато послідовно з'єднаних субмодулів синтезують вихідну напругу з дуже низьким вмістом гармонік, тому фільтри, як правило, не потрібні, а потужність нарощують додаванням субмодулів. У субмодулях стоять потужні IGBT, а IGBT-модулі, конденсатори й шунтувальні вимикачі компанія виробляє сама.
Другий варіант STATCOM поєднує багаторівневий перетворювач із багатоступеневим трансформатором і дає дуже велику потужність у компактній будівлі. За цією схемою виконано перший у світі мережевий STATCOM ±80 Мвар 1991 року та установку ±450 Мвар 2012 року, найбільшу на момент побудови. Таке виконання доречне, коли під установку відведено обмежений майданчик на діючій підстанції.
Класичні статичні тиристорні компенсатори SVC об'єднують тиристорно-керовані реактори (TCR), тиристорно-комутовані конденсаторні батареї (TSC) і фільтрові гілки. Потужність таких установок становить від 50 до 450 Мвар і більше, у світі працює понад 30 SVC компанії. Окремо пропонуються синхронні компенсатори. Вони дають мережі інерцію та струм короткого замикання, яких бракує енергосистемам з великою часткою інверторної генерації.
Алгоритми керування під конкретну мережу налаштовують у програмах EMT-моделювання PSCAD та EMTP-RV, після чого перевіряють на стенді реального часу з апаратурою в контурі. Проєкт зазвичай починається з моделювання енергосистеми, яке показує вузькі місця мережі. За його результатами інженери підбирають тип і потужність компенсатора з економічним обґрунтуванням. Налаштована модель потім слугує для перевірки поведінки компенсатора при аваріях у мережі ще до введення в роботу.
Технічні характеристики
| Типи | STATCOM на MMC (SVC-Diamond), STATCOM з багатоступеневим трансформатором, SVC (TCR + TSC + фільтри), синхронні компенсатори |
|---|---|
| Потужність SVC | від 50 до 450 Мвар і більше |
| Референції STATCOM | перший у світі мережевий STATCOM ±80 Мвар (1991), ±450 Мвар (2012) |
| Функції | регулювання напруги, збільшення пропускної здатності, активна фільтрація гармонік, демпфування коливань (POD) |
| Досвід | понад 50 років у силовій електроніці для компенсації реактивної потужності; понад 30 SVC у світі |
Запит ціни та строку поставки
SVC-Diamond / STATCOM / SVC — пристрої FACTS для компенсації реактивної потужності. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 90 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 90 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим STATCOM SVC-Diamond відрізняється від класичного SVC?
SVC-Diamond побудовано на модульному багаторівневому перетворювачі VSC з IGBT, він регулює реактивну потужність незалежно від сили мережі й майже не генерує гармонік. Класичний SVC працює на тиристорно-керованих реакторах і тиристорно-комутованих конденсаторах із фільтровими гілками.
Якої потужності бувають компенсатори SVC Mitsubishi Electric?
Від 50 до 450 Мвар і більше. У світі працює понад 30 таких установок компанії.
Які референції має компанія з мережевих STATCOM?
Перший у світі мережевий STATCOM ±80 Мвар виконано 1991 року, установку ±450 Мвар збудовано 2012 року. Обидві мають схему з багатоступеневим трансформатором.
