Комплексні системи синхронних компенсаторів (розподілені «фазокомпенсатори») для станцій ВДЕ: керування, збудження, SFC, захист
Нанкінський підрозділ TBEA постачає комплексні системи розподілених синхронних компенсаторів нового покоління для енергосистем із високою часткою вітрової та сонячної генерації. Компенсатори дають мережі потужність короткого замикання й момент інерції, яких бракує після заміщення традиційних генераторів інверторними джерелами. Так зменшуються обмеження видачі потужності ВЕС і СЕС, а частка ВДЕ зростає.
- Призначення
- потужність КЗ та інерція для мереж із високою часткою ВДЕ, підтримка напруги
- Склад системи
- централізоване керування на ПЛК: машина, допоміжні системи, збудження, SFC, синхронізація, AVOC
- Захист
- роздільні основний і резервний захисти
- Застосування
- станції ВДЕ, фотоелектричний водень, проєкти «джерело-мережа-навантаження-накопичувач»
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Синхронний компенсатор, або фазокомпенсатор, працює як обертова синхронна машина без приводного двигуна, увімкнена на мережу. Спожиту з мережі активну потужність він перетворює на видачу реактивної. На відміну від інверторних джерел, машина має момент інерції обертових мас і дає струм КЗ, тому вона зменшує невизначеність і крихкість системи, до якої під'єднано велику частку ВЕС і СЕС. Коли традиційні генератори з обертовими масами поступаються місцем інверторам, потужність КЗ та інерція в мережі падають, і саме цю нестачу закриває компенсатор.
Система компенсує реактивну потужність і тримає рівень напруги. Вона підтримує напругу протягом надперехідного, перехідного й усталеного процесів, а висока швидкість перехідного відгуку швидко повертає напругу до норми після збурень. На групах станцій ВДЕ, видачу потужності яких обмежує стійкість за напругою, компенсатори збільшують відношення короткого замикання. За оцінкою виробника, за зіставних вкладень розподілені синхронні компенсатори технологічно зріліші за мережотвірні накопичувачі й працюють стабільніше, але вигоди від регулювання піків не дають. Відтак менше енергії вітру й сонця доводиться обмежувати, а частка генерації ВДЕ в балансі зростає.

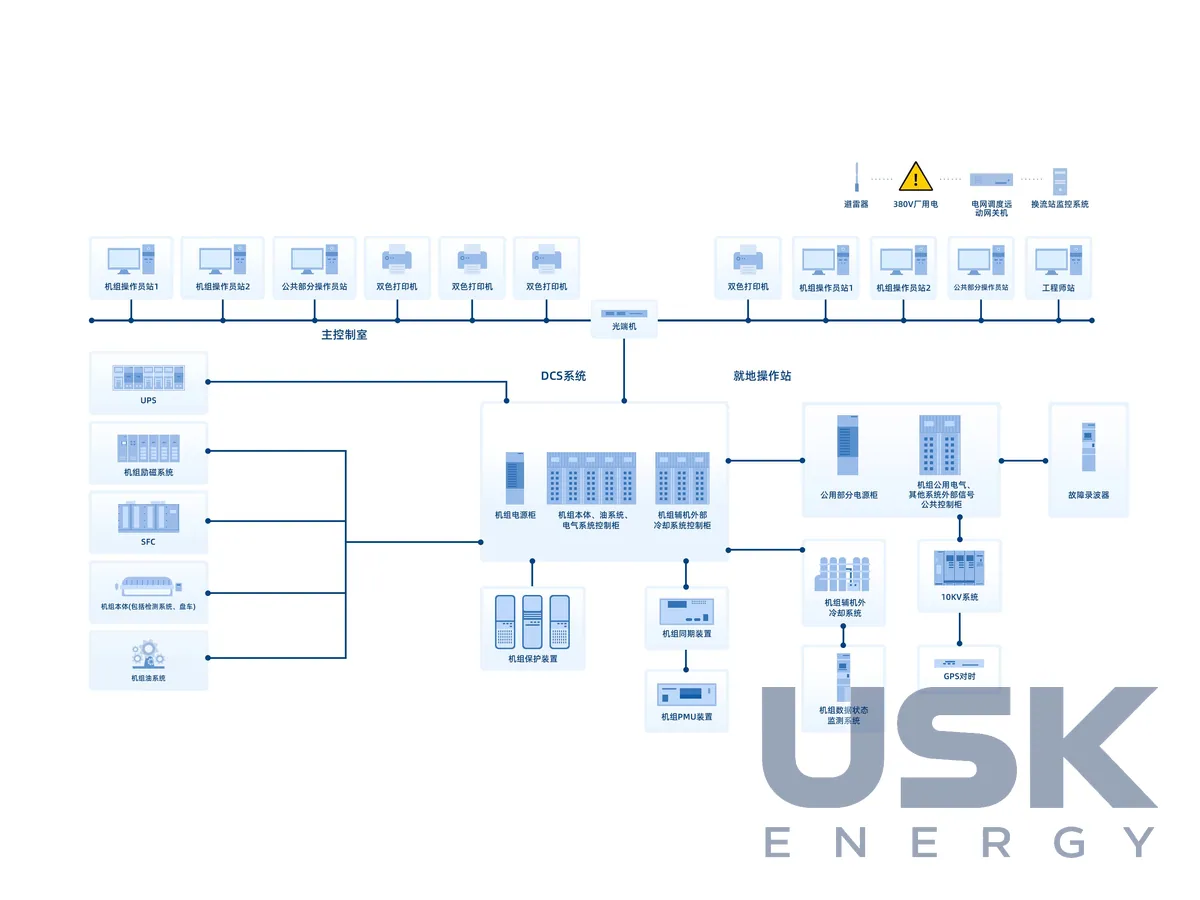

Керування в системі TBEA перейшло від децентралізованої схеми до відносно централізованої на базі універсального ПЛК. Один контролер охоплює саму машину, допоміжні системи, систему збудження, пусковий перетворювач частоти (SFC), систему синхронізації та регулятор напруги й реактивної потужності (AVOC). Проєктування й налагодження ведуться для всього комплексу разом, тож шаф менше, а пусконалагодження коротше. Підсистеми налаштовують з одного контролера, без окремих пристроїв на кожну функцію.
На великих синхронних компенсаторах зазвичай ставлять два комплекти об'єднаних основних і резервних захистів. TBEA застосовує окремі основний і резервний захисти, що здешевлює систему без втрати якості захисту. Розробник системи нанкінський підрозділ компанії (TBEA Nanjing Branch).
Розподілені синхронні компенсатори вже працюють на станціях ВДЕ, у великих проєктах виробництва водню від сонячних станцій і в регіональних проєктах інтеграції джерела, мережі, навантаження й накопичувача. Виробник розглядає їх як основу для масштабного розвитку ВЕС і СЕС у нових енергосистемах.
Технічні характеристики
| Призначення | потужність КЗ та інерція для мереж із високою часткою ВДЕ, підтримка напруги |
|---|---|
| Склад системи | централізоване керування на ПЛК: машина, допоміжні системи, збудження, SFC, синхронізація, AVOC |
| Захист | роздільні основний і резервний захисти |
| Застосування | станції ВДЕ, фотоелектричний водень, проєкти «джерело-мережа-навантаження-накопичувач» |
| Розробник | TBEA Nanjing Branch |
Запит ціни та строку поставки
Комплексні системи синхронних компенсаторів (розподілені «фазокомпенсатори») для станцій ВДЕ: керування, збудження, SFC, захист. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Навіщо синхронний компенсатор на станції ВДЕ?
Він дає мережі потужність КЗ і момент інерції, яких бракує інверторним джерелам. Це зменшує обмеження видачі потужності ВЕС і СЕС.
Що входить до системи керування компенсатором?
Універсальний ПЛК керує машиною, допоміжними системами, збудженням, пусковим перетворювачем SFC, синхронізацією та регулятором AVOC.
Як побудовано захист компенсатора TBEA?
Замість двох комплектів об'єднаних захистів TBEA ставить окремі основний і резервний захисти. Так система дешевша без втрати якості захисту.
