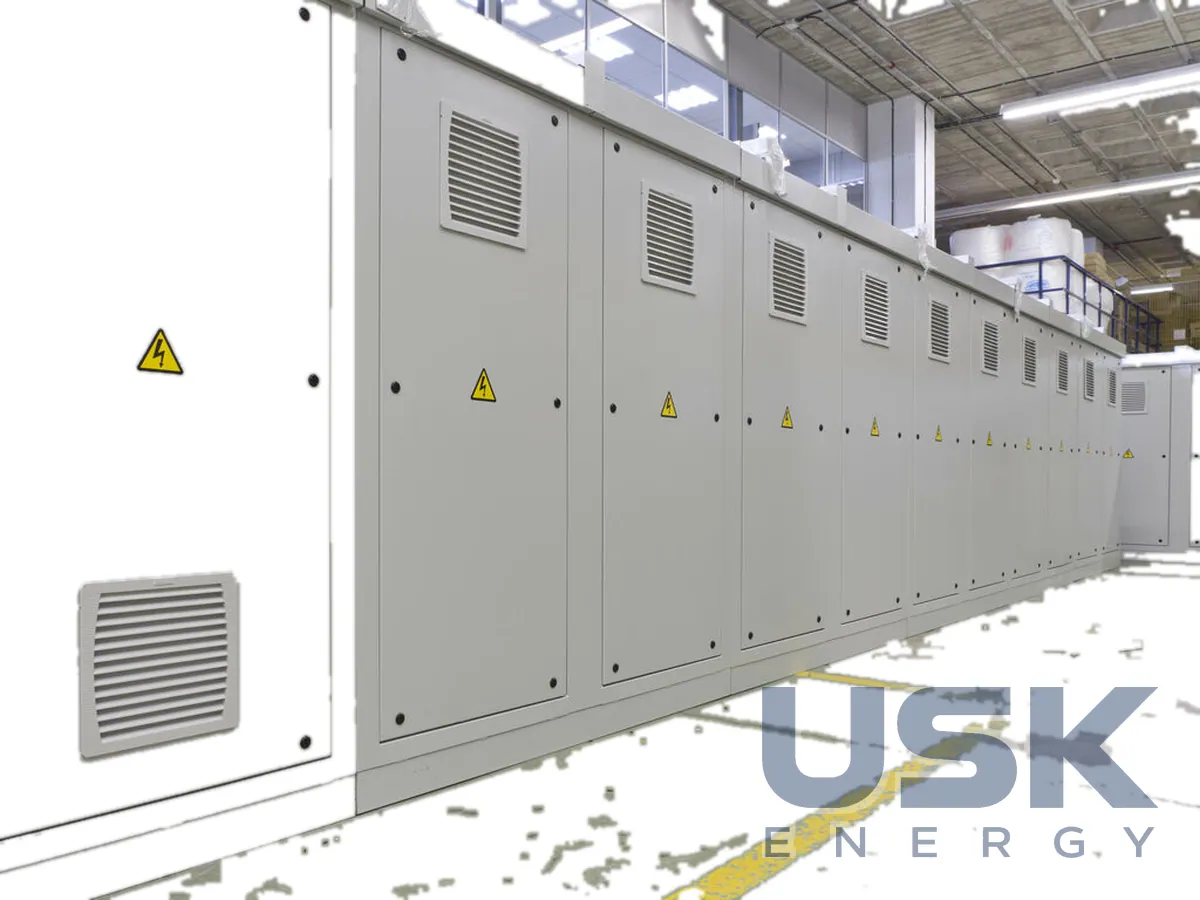

CIRKAP CMFR / CMAR — конденсаторні установки СН з антирезонансними реакторами, 7,2–33 кВ, 600–7200 кВАр
CMFR і CMAR — шафові конденсаторні установки середньої напруги CIRCUTOR серії CIRKAP з розстроєними фільтрами на 7,2–33 кВ і 600–7200 кВАр. Їх ставлять у мережах з високим рівнем гармонік, де звичайна батарея ризикує потрапити в резонанс. Виконання фіксоване (CMFR) або автоматичне (CMAR).
- Напруга
- 7,2–33 кВ
- Потужність
- 600–7200 кВАр
- Частота
- 50 / 60 Гц
- Реактори
- із залізним осердям до 7,2 кВ; повітряні — для вищих напруг
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
За значних гармонічних спотворень CIRCUTOR рекомендує оснащувати батареї розстроєними (detuned) фільтрами. Послідовно з конденсаторами вмикають реактори, які зміщують резонансну частоту кола нижче частоти основних гармонік. Конденсатори не перевантажуються струмами вищих гармонік, а мережа не отримує резонансного посилення спотворень. Без реакторів батарея разом з індуктивністю мережі утворює резонансний контур, який підсилює саме ті гармоніки, що їх генерує навантаження.
Установку збирають у шафі з фарбованої обробленої сталі, є виконання для внутрішнього та зовнішнього встановлення. Для напруг ізоляції до 7,2 кВ застосовують реактори із залізним осердям і синхронізовані з ними конденсатори. На вищих напругах ставлять повітряні реактори без осердя. Діапазон напруги від 7,2 до 33 кВ, потужність від 600 до 7200 кВАр, рівень ізоляції 7,2–33 кВ, частота мережі 50 або 60 Гц.
Усередині працюють конденсатори CHV-M/CHV-T з внутрішніми запобіжниками. Ступені комутують вакуумні контактори LVC, а струмообмежувальні реактори RMV гасять кидки струму під час увімкнення. Налаштування фільтра й потужність ступенів підбирають за результатами аналізу мережі, наприклад з аналізаторами якості CIRCUTOR. Без такого аналізу легко помилитися з частотою налаштування, тому вимірювання на об'єкті роблять до вибору установки.
Різниця між виконаннями проста. CMFR дає постійну потужність і підходить для навантаження, що мало змінюється, наприклад для окремого великого двигуна. CMAR вмикає та вимикає ступені за сигналом регулятора й стежить за коефіцієнтом потужності, коли навантаження цеху чи підстанції змінюється протягом доби. В обох випадках реактор і конденсатори кожного ступеня утворюють розстроєний фільтр, тож захист від резонансу діє за будь-якої кількості ввімкнених ступенів.
Типове навантаження таких мереж нелінійне, це приводи з перетворювачами частоти, випрямлячі й електропечі. Установки компенсують великі двигуни (як правило, 3–11 кВ) і трансформатори ВН/СН, працюють на цементних заводах, насосних станціях, трубопроводах, гірничодобувних і паперових підприємствах. Їх ставлять на приймальних і розподільних підстанціях, особливо закритих, де місце обмежене. Автоматичне регулювання коефіцієнта потужності потрібне й генерувальним об'єктам, наприклад малим ГЕС і ВЕС, тут доречне виконання CMAR.
Технічні характеристики
| Напруга | 7,2–33 кВ |
|---|---|
| Потужність | 600–7200 кВАр |
| Частота | 50 / 60 Гц |
| Реактори | із залізним осердям до 7,2 кВ; повітряні — для вищих напруг |
| Виконання | фіксоване (CMFR) або автоматичне (CMAR) у шафі |
| Встановлення | внутрішнє / зовнішнє |
| Матеріал | фарбована оброблена сталь |
Запит ціни та строку поставки
CIRKAP CMFR / CMAR — конденсаторні установки СН з антирезонансними реакторами, 7,2–33 кВ, 600–7200 кВАр. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Коли потрібна установка з антирезонансними реакторами замість звичайної батареї?
Коли в мережі високий рівень гармонік від ПЧ, випрямлячів чи електропечей. Реактори зміщують резонансну частоту нижче основних гармонік і захищають конденсатори від перевантаження.
Які реактори застосовують у CMFR і CMAR?
До рівня ізоляції 7,2 кВ ставлять реактори із залізним осердям, для вищих напруг повітряні реактори без осердя. Діапазон установок 7,2–33 кВ.
Чим відрізняються CMFR і CMAR?
CMFR має фіксовану потужність, CMAR регулює її ступенями автоматично. Обидві установки виконують у шафі на 600–7200 кВАр для частоти 50 або 60 Гц.
