CIRKAP BMFC / CMFC — конденсаторні батареї СН на рамі та в шафі, 1–36 кВ, до 14 000 кВАр
CIRKAP BMFC і CMFC — конденсаторні батареї середньої напруги CIRCUTOR на 1–36 кВ і до 14 000 кВАр для компенсації реактивної потужності. Батареї збирають з однофазних або трифазних конденсаторів CHV із внутрішніми запобіжниками. Їх ставлять у промислових мережах, на підстанціях і генерувальних об'єктах.
- BMFC (на рамі)
- 7,2–33 кВ; 600–7200 кВАр; IP00
- CMFC (у шафі)
- 1–36 кВ; 100–14 000 кВАр; IP23; фіксовані або автоматичні
- Частота
- 50 / 60 Гц
- Рівень ізоляції
- 7,2–36 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія CIRKAP має два основні конструктивні виконання. BMFC збирають на відкритій рамі з фарбованої обробленої сталі, CMFC монтують у металевій шафі. Шафові батареї бувають фіксованими або автоматичними, усі виконання працюють у мережах частотою 50 або 60 Гц. Конденсатори CHV у складі батареї мають внутрішні запобіжники, тому пробій окремого елемента не зупиняє всю установку.

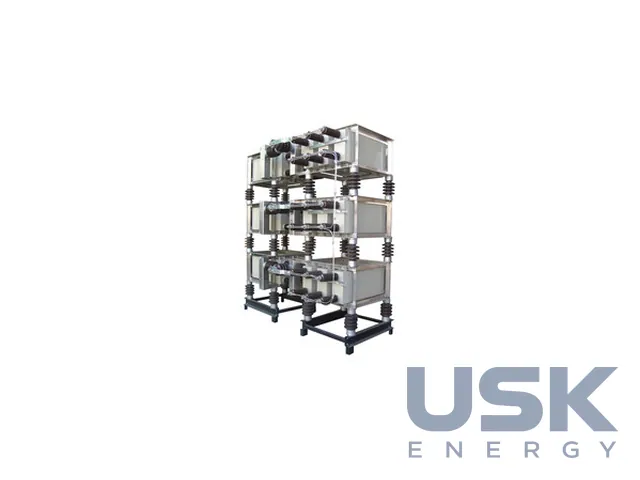

До складу батареї BMFC входять конденсатори та трансформатори струму небалансу, опційно встановлюють струмообмежувальні (choke) реактори RMV і реактори швидкого розряду. Діапазон від 7,2 до 33 кВ і від 600 до 7200 кВАр, ступінь захисту IP00, встановлення в приміщенні або назовні. Для напруг понад 36 кВ батарею проєктують з окремою рамою на кожну фазу й опорними ізоляторами відповідного рівня ізоляції. Відкриті батареї типові для розподільних підстанцій і особливо для застосувань високої напруги. Їх огороджують або ставлять на підняті опори, щоб ніхто не мав доступу до струмоведучих частин.

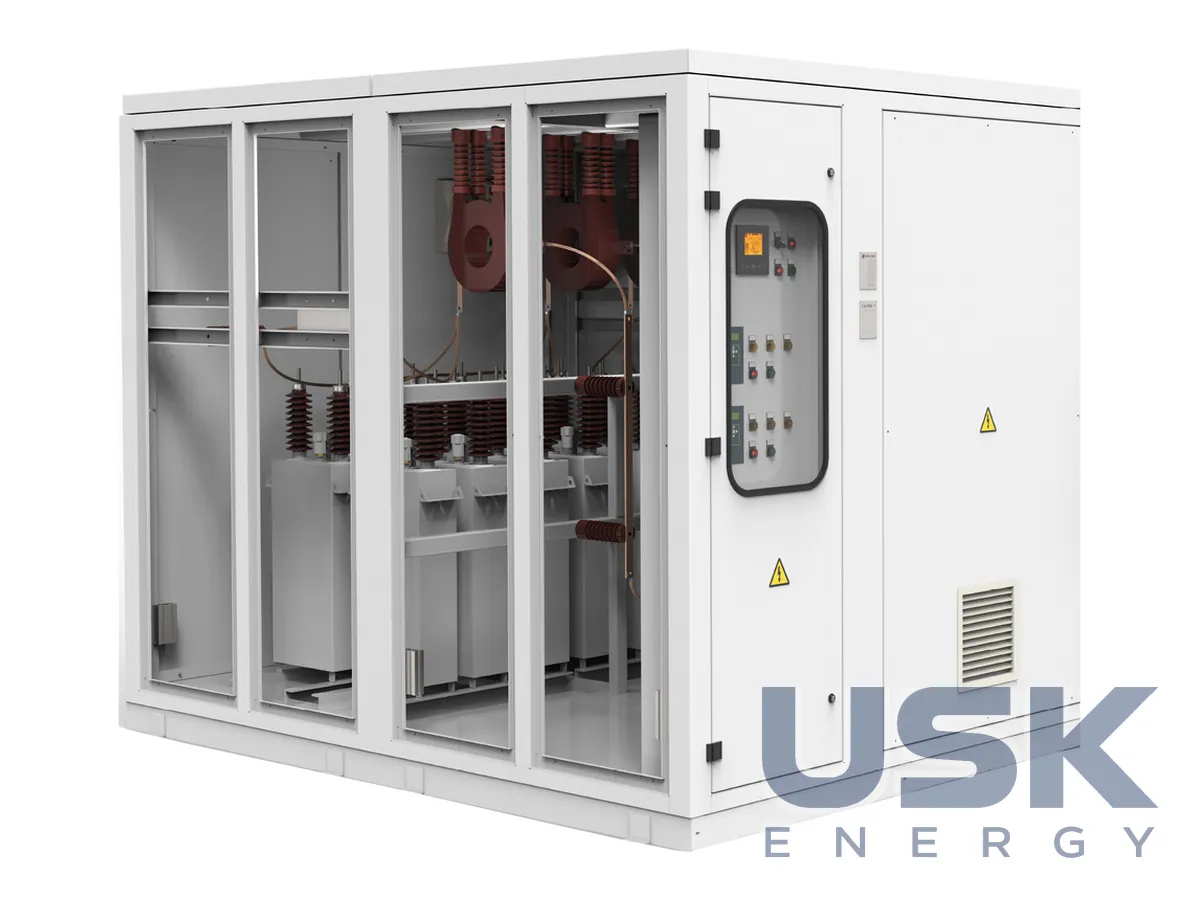

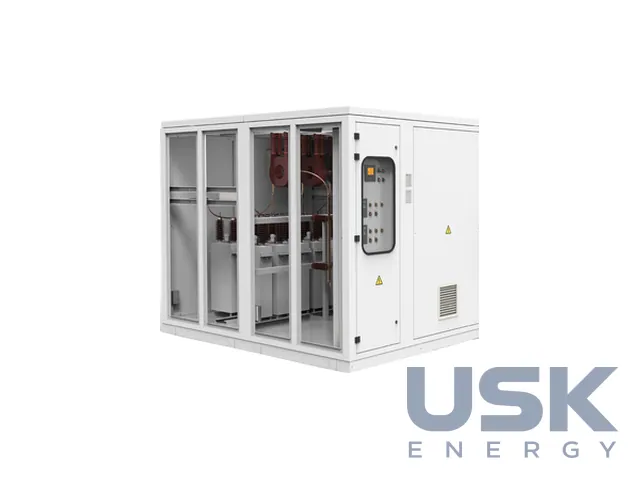

CMFC виготовляють на напругу від 1 до 36 кВ і потужність від 100 до 14 000 кВАр, рівень ізоляції 7,2–36 кВ. Шафа має ступінь захисту IP23 і підходить для внутрішнього та зовнішнього встановлення. Шафи для приміщень фарбують у RAL 7035, для вулиці сталь додатково обробляють і фарбують. Шафа займає менше місця й закриває струмоведучі частини від персоналу, тому таке виконання обирають для закритих розподільних пунктів. Окреме огородження чи підняті опори для шафи не потрібні, це спрощує монтаж на діючому об'єкті.
Батареї CIRKAP компенсують реактивну потужність у промислових мережах СН, великих двигунів (як правило, 3–11 кВ) і трансформаторів ВН/СН. Їх застосовують для фіксованої або автоматичної компенсації на цементних заводах, насосних станціях, трубопроводах, гірничодобувних і целюлозно-паперових підприємствах, а також на приймальних і розподільних підстанціях. Малим ГЕС і ВЕС потрібне автоматичне регулювання коефіцієнта потужності, тому там ставлять автоматичні установки. Для мереж з високим рівнем гармонік CIRCUTOR пропонує окрему серію CMFR/CMAR з антирезонансними реакторами, звичайна батарея в такій мережі ризикує потрапити в резонанс.
Технічні характеристики
| BMFC (на рамі) | 7,2–33 кВ; 600–7200 кВАр; IP00 |
|---|---|
| CMFC (у шафі) | 1–36 кВ; 100–14 000 кВАр; IP23; фіксовані або автоматичні |
| Частота | 50 / 60 Гц |
| Рівень ізоляції | 7,2–36 кВ |
| Склад | конденсатори CHV, трансформатори небалансу; опц. реактори RMV, реактори швидкого розряду |
| Встановлення | внутрішнє / зовнішнє |
| Матеріал | фарбована оброблена сталь (RAL 7035 для шаф) |
| Понад 36 кВ | рама на кожну фазу з опорними ізоляторами |
Запит ціни та строку поставки
CIRKAP BMFC / CMFC — конденсаторні батареї СН на рамі та в шафі, 1–36 кВ, до 14 000 кВАр. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон напруги й потужності мають батареї CMFC?
Шафові батареї CMFC випускають на 1–36 кВ і від 100 до 14 000 кВАр, рівень ізоляції 7,2–36 кВ. Ступінь захисту шафи IP23.
Чим відрізняється батарея BMFC від CMFC?
BMFC монтують на відкритій рамі зі ступенем захисту IP00, діапазон 7,2–33 кВ і 600–7200 кВАр. CMFC стоїть у металевій шафі IP23 і займає менше місця на закритих розподільних пунктах.
Як виконують батареї на напругу понад 36 кВ?
Для напруг понад 36 кВ кожна фаза отримує окрему раму з опорними ізоляторами відповідного рівня ізоляції. Таке виконання типове для підстанцій високої напруги.
