CHV-M / CHV-T — одно- та трифазні конденсатори СН з внутрішніми запобіжниками
CHV — конденсатори середньої напруги CIRCUTOR з внутрішніми запобіжниками для фіксованих та автоматичних конденсаторних батарей. Однофазні CHV-M на 3,81 кВ мають потужність від 50 до 500 кВАр, трифазні CHV-T застосовують у батареях до 12 кВ. Конденсатори відповідають IEC 60871-1 та IEC 60871-5.

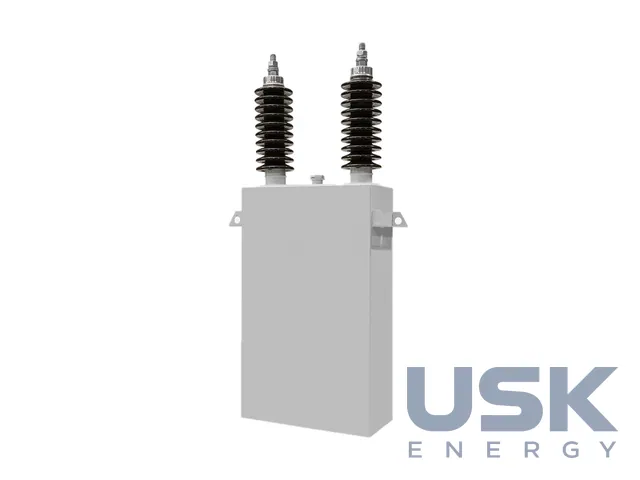

- CHV-M (однофазні)
- у завантажених — 3,81 кВ; 50–500 кВАр; для батарей будь-якої напруги

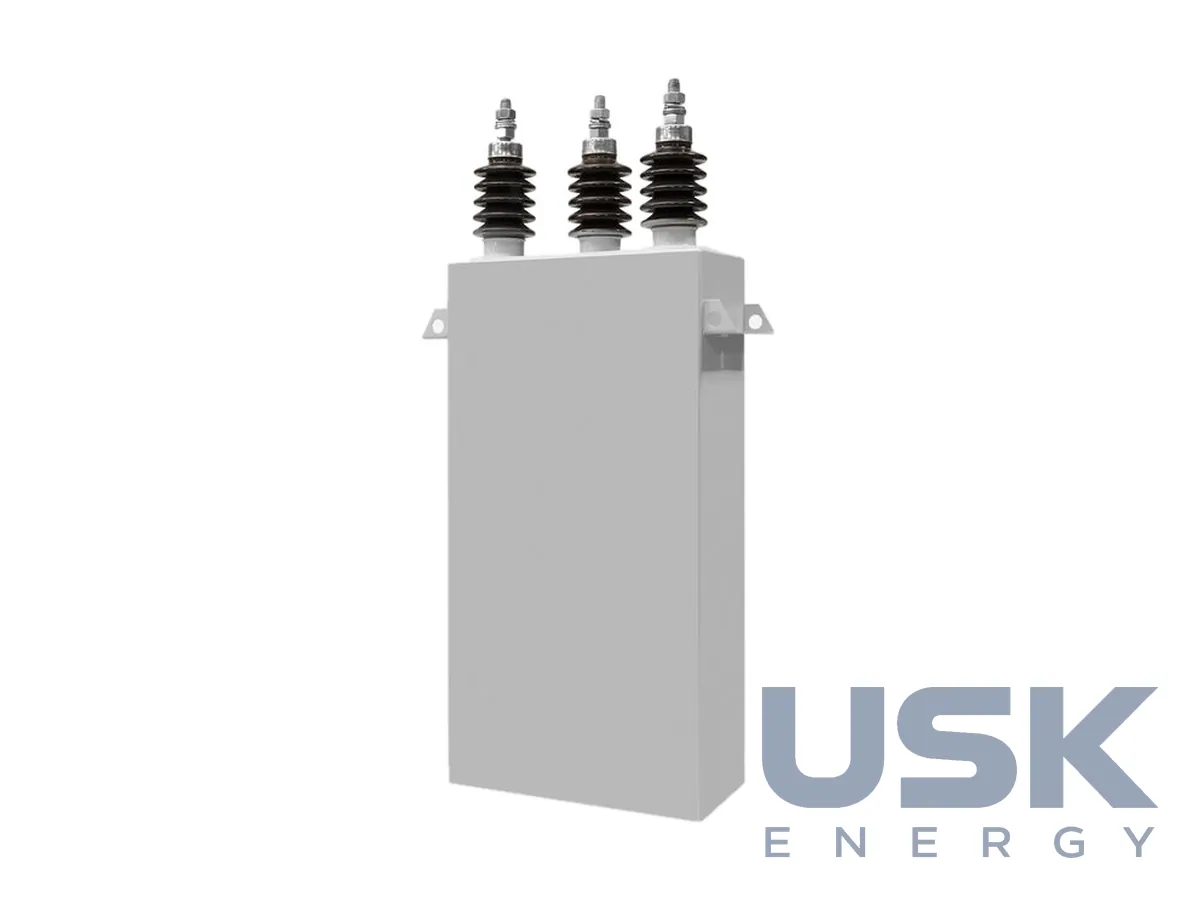

- CHV-T (трифазні)
- 3,3 кВ (50–400 кВАр), 6,6 кВ; батареї до 12 кВ
- Рівень ізоляції
- 20/60 кВ (для зазначених виконань)
- Перенапруга
- 1,1 — 12 год/добу; 1,15 — 30 хв; 1,2 — 5 хв; 1,3 — 1 хв
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конденсатор CHV складається з великої кількості базових ємнісних елементів, з'єднаних послідовно й паралельно, щоб отримати потрібну потужність за заданої напруги. Кожен елемент має власний внутрішній запобіжник. Коли елемент пробивається, запобіжник вимикає тільки його, а батарея працює далі без зупинки. Зовнішні запобіжники на кожну одиницю в такій схемі не обов'язкові, а втрата потужності після спрацювання одного елемента невелика.
Однофазні CHV-M комбінують паралельно та послідовно, тому з них можна зібрати статичну або автоматичну батарею СН практично будь-якої потужності й напруги. У завантажених картках є виконання на 3,81 кВ потужністю 50, 75, 100, 150, 167, 200, 250, 300, 333 і 500 кВАр. Наприклад, CHV-M 50/3,81 важить 18,2 кг і має габарити 350 × 487 × 160 мм. Трифазні CHV-T призначені для батарей напругою до 12 кВ, представлено виконання на 3,3 кВ від 50 до 400 кВАр і на 6,6 кВ. Рівень ізоляції цих виконань 20/60 кВ, частота 50 Гц.
Діелектрик виконано з шорсткої поліпропіленової плівки, електроди з алюмінієвої фольги з лазерним різанням. Для просочення використовують оливу SAS-40E або M/DBT без ПХБ. Корпус з нержавної сталі фарбують у RAL 7035, два кріпильні крила знімають механічне навантаження з порцелянових вводів. Довжина шляху витоку ізоляторів 16 мм/кВ. Конденсатор монтують горизонтально або вертикально, у приміщенні чи на відкритому повітрі. Кріплення за крила дає змогу ставити конденсатори щільними рядами на раму батареї.
Вбудовані розрядні резистори знижують напругу до 75 В не більше ніж за 10 хвилин. Допустимі перенапруги 1,1 Un протягом 12 год на добу, 1,15 Un протягом 30 хв, 1,2 Un протягом 5 хв і 1,3 Un протягом 1 хв. Втрати не перевищують 0,15 Вт/кВАр.
CHV ставлять у батареї CIRKAP BMFC, CMFC і CMFR, використовують для індивідуальної компенсації двигунів і трансформаторів СН, у фільтрокомпенсувальних пристроях підстанцій і промислових підприємств. Ними також замінюють конденсатори в наявних установках, де потрібна потужність і напруга збігаються з типорядом.
Технічні характеристики
| CHV-M (однофазні) | у завантажених — 3,81 кВ; 50–500 кВАр; для батарей будь-якої напруги |
|---|---|
| CHV-T (трифазні) | 3,3 кВ (50–400 кВАр), 6,6 кВ; батареї до 12 кВ |
| Рівень ізоляції | 20/60 кВ (для зазначених виконань) |
| Перенапруга | 1,1 — 12 год/добу; 1,15 — 30 хв; 1,2 — 5 хв; 1,3 — 1 хв |
| Втрати | ≤ 0,15 Вт/кВАр |
| Розряд | ≤ 75 В за ≤ 10 хв |
| Діелектрик | шорстка поліпропіленова плівка, електроди — алюмінієва фольга з лазерним різанням |
| Просочення | SAS-40E або M/DBT (без ПХБ) |
| Корпус | нержавна сталь RAL 7035, порцелянові ізолятори 16 мм/кВ |
| Стандарти | IEC 60871-1, IEC 60871-5 |
Запит ціни та строку поставки
CHV-M / CHV-T — одно- та трифазні конденсатори СН з внутрішніми запобіжниками. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які потужності мають однофазні конденсатори CHV-M?
У картках виробника представлено CHV-M на 3,81 кВ потужністю від 50 до 500 кВАр, зокрема 167 і 333 кВАр. Рівень ізоляції цих виконань 20/60 кВ.
До якої напруги застосовують трифазні CHV-T?
CHV-T використовують у фіксованих та автоматичних батареях напругою до 12 кВ. Представлено виконання на 3,3 кВ від 50 до 400 кВАр і на 6,6 кВ.
Яким стандартам відповідають конденсатори CHV?
Конденсатори CHV відповідають IEC 60871-1 та IEC 60871-5. Розрядні резистори знижують напругу до 75 В не більше ніж за 10 хвилин.
