CCSC PLUS — поздовжня компенсація, керована перетворювачем (MMC), до 400 кВ / 4000 А
CCSC PLUS (Converter Controlled Series Capacitor) — система керованої поздовжньої компенсації Siemens Energy на модульному багаторівневому перетворювачі (MMC). Вона плавно змінює внесений у лінію опір у ємнісний та індуктивний бік і керує потоками потужності за мілісекунди. Платформа розрахована на лінії до 400 кВ і струм до 4000 А.
- Напруга лінії
- до 400 кВ (вище — на запит)
- Струм лінії
- до 4000 А
- Регулювання опору
- ємнісне та індуктивне (двонаправлене)
- Технологія
- VSC / модульний багаторівневий перетворювач (MMC)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Фіксована компенсація FSC змінює опір лінії на постійну величину. CCSC PLUS регулює еквівалентний опір плавно й в обох напрямках, тому оператор може розвантажувати перевантажені ділянки, перерозподіляти потоки між паралельними коридорами та повніше використовувати пропускну здатність наявних ліній. Реакція вимірюється мілісекундами, і регулювання встигає за швидкими змінами режиму. Мережа зберігає стійкість і в критичних режимах, з дотриманням критерію N-1. Одна установка працює водночас як компенсатор і як регулятор потоку, а її уставки змінюються разом зі зміною режиму мережі.

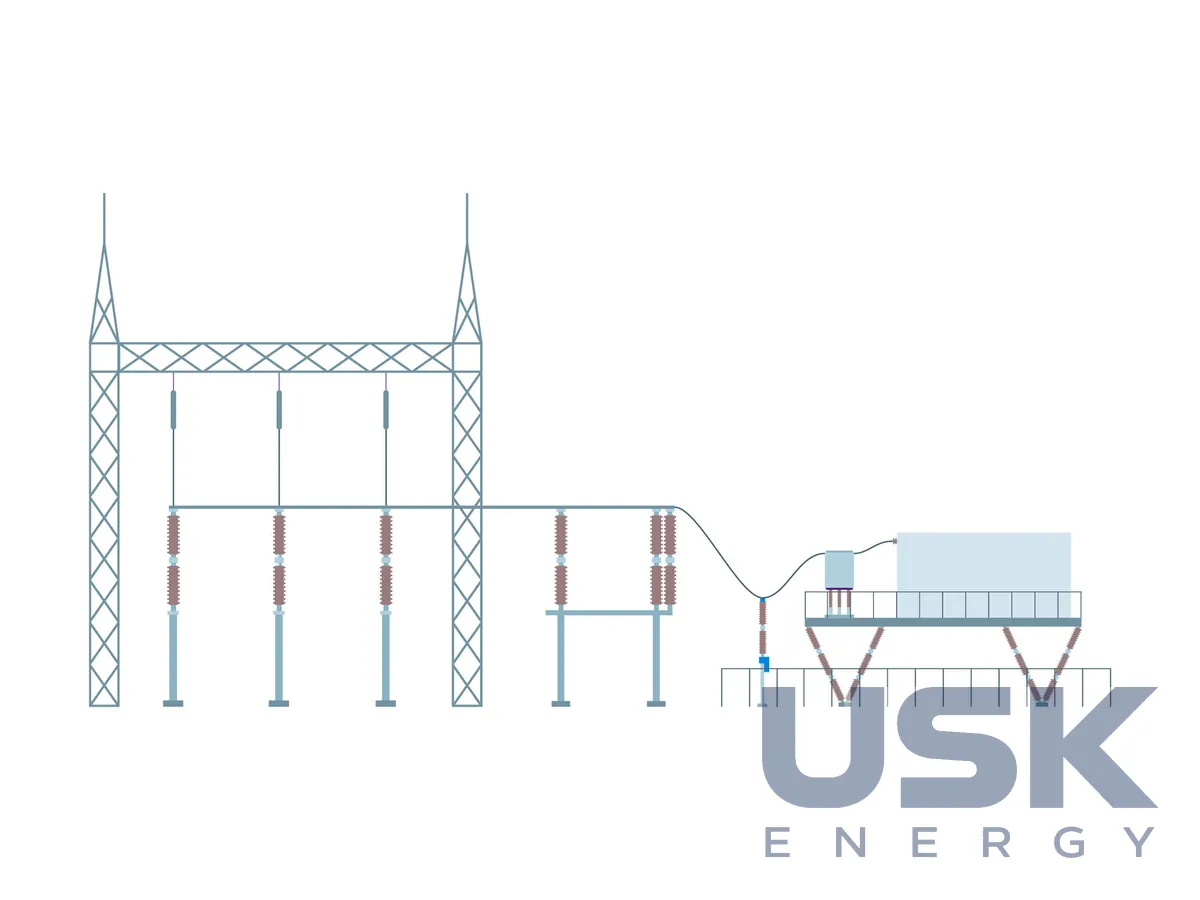

Перетворювач напруги вмикається послідовно в лінію, високовольтний трансформатор не потрібен. Відсутність трансформатора спрощує компонування й зменшує обсяг обладнання на майданчику. Поточна платформа охоплює лінії напругою до 400 кВ, вищі класи розглядаються на запит, і струми лінії до 4000 А, чого досить для більшості застосувань у мережах високої напруги. Установку виконують у контейнерах або збирають на майданчику. Систему керування побудовано на перевіреній платформі STATCOM SVC PLUS®, тож апаратна й програмна частини вже відпрацьовані в установках STATCOM.
Поряд з регулюванням потоків CCSC PLUS демпфує електромеханічні коливання (POD), придушує субсинхронні резонанси й крутильні взаємодії з турбоагрегатами (SSR/SSTI), підтримує аварійне керування режимом (emergency dispatch) і захищає лінію від перевантаження. Систему розраховано на вимоги мережевих кодексів щодо критерію N-1 і демпфування коливань потужності за максимального захисту обладнання.
Перетворювач на MMC має ту саму модульну будову, що й STATCOM SVC PLUS. Технологія особливо доречна там, де частка ВДЕ швидко зростає, а потоки потужності часто змінюють напрямок. Фіксована компенсація в такій мережі корисна лише в частині режимів, а керована підлаштовується під кожен. Вона також підходить операторам, яким потрібно відкласти будівництво нових ліній. Siemens Energy супроводжує систему протягом усього життєвого циклу, від системних досліджень до оновлень керувального ПЗ в експлуатації. Типові об'єкти — міжсистемні та магістральні лінії 220–400 кВ, вузькі місця передавальної мережі, коридори видачі потужності ВЕС і мережі з проблемами субсинхронного резонансу.
Технічні характеристики
| Напруга лінії | до 400 кВ (вище — на запит) |
|---|---|
| Струм лінії | до 4000 А |
| Регулювання опору | ємнісне та індуктивне (двонаправлене) |
| Технологія | VSC / модульний багаторівневий перетворювач (MMC) |
| Трансформатор ВН | не потрібен |
| Виконання | контейнерне / збирання на майданчику |
| Дод. функції | демпфування коливань (POD), придушення субсинхронного резонансу/SSTI, аварійне керування потоками, розвантаження лінії |
| Відповідність | критерій N-1, вимоги до демпфування |
| Система керування | платформа SVC PLUS |
Запит ціни та строку поставки
CCSC PLUS — поздовжня компенсація, керована перетворювачем (MMC), до 400 кВ / 4000 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та струм розрахована CCSC PLUS?
Поточна платформа розрахована на лінії до 400 кВ і струм до 4000 А. Вищі класи напруги розглядаються на запит.
Чим CCSC PLUS відрізняється від FSC?
FSC вносить у лінію фіксований ємнісний опір. CCSC PLUS плавно регулює опір у ємнісний та індуктивний бік і керує потоками потужності за мілісекунди.
Чи потрібен для CCSC PLUS силовий трансформатор?
Ні, перетворювач вмикається послідовно в лінію без високовольтного трансформатора. Виконання контейнерне або зі збиранням на майданчику.
