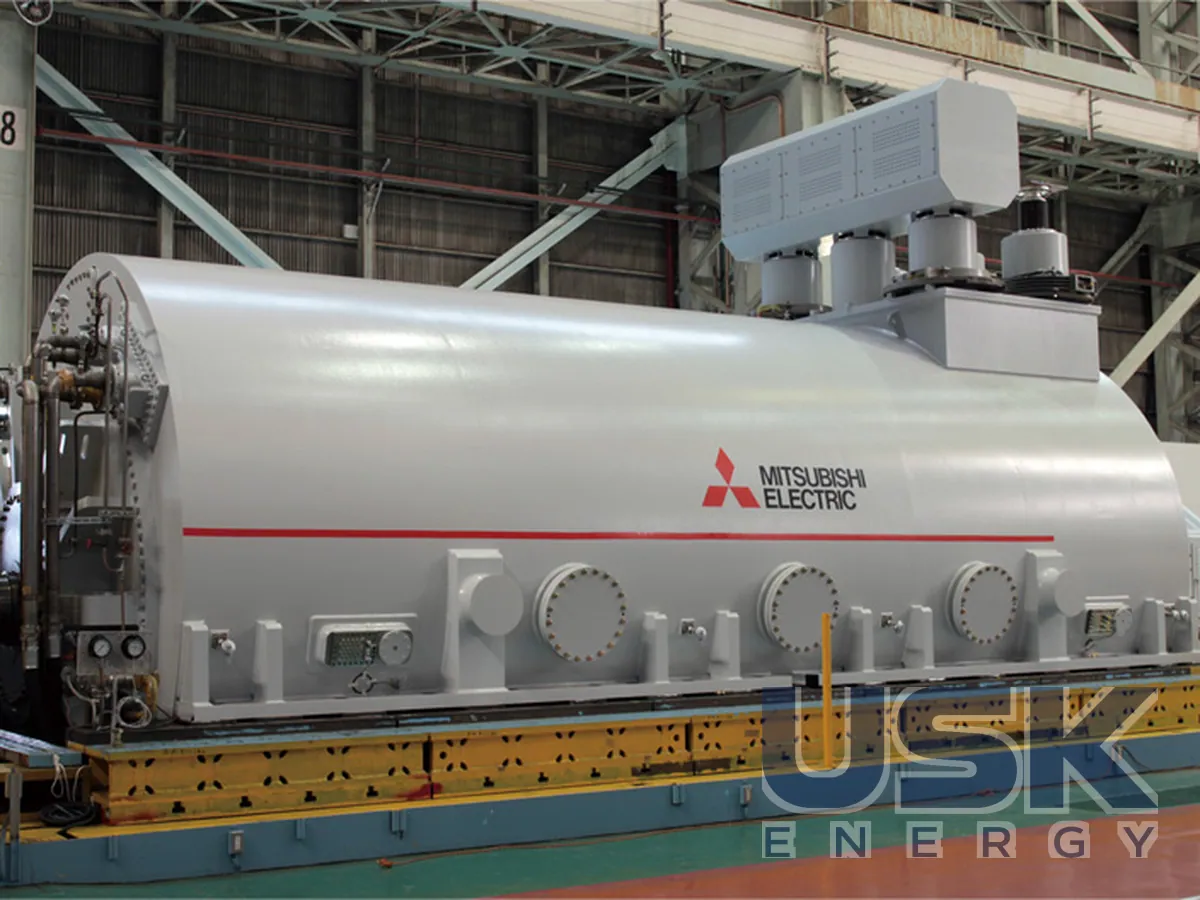

VP-X — турбогенератор з водневим охолодженням до 900 МВА
Турбогенератори Mitsubishi Electric з водневим охолодженням охоплюють найширший діапазон потужностей у лінійці виробника, до класу 900 МВА. Їх ставлять на великих паротурбінних і парогазових енергоблоках. VP-X належить до найновішого покоління цих машин, випробувальний зразок 870 МВА показав ККД 99 %.
- Потужність
- до класу 900 МВА (розроблено зразок 870 МВА)
- Напруга
- до 25 кВ
- Частота обертання
- 3000 / 3600 об/хв
- Частота
- 50 / 60 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Водень має високу теплопровідність і малу густину. Тому вентиляційні втрати менші, а з тих самих габаритів знімають більшу потужність. Станина компактна, машину можна перевозити залізницею, що спрощує доставку на майданчик. До конструкції входять газоохолоджувачі, газова система з колектором і вентилятори на валу ротора. Вентилятори проганяють водень через активну сталь, обмотки й газоохолоджувачі.
Випускають два виконання. За непрямого охолодження обмотки статора максимальна поставлена потужність становить 610 МВА, за безпосереднього охолодження воднем до 990 МВА. Напруга до 25 кВ, частота обертання 3000 або 3600 об/хв для мереж 50 і 60 Гц. Ізоляція має клас нагрівостійкості 155 (F), а перевищення температури обмежене класом 130 (B), тож у машини лишається тепловий запас. ККД сягає 99,0 %.
У серії VP-X поєднано посилене охолодження, вищий ККД і менші габарити. Газоохолоджувач зі зміненою формою оребрення компактніший, тому діаметр генератора менший. Вентилятор з вищим ККД дає більший напір і витрату, охолодження статора й ротора поліпшено. Електромагнітні втрати й сили оптимізовано тривимірним розрахунком методом скінченних елементів (3D FEM). Випробувальний зразок VP-X потужністю 870 МВА з коефіцієнтом потужності 0,90 на 3600 об/хв і 60 Гц показав ККД 99 %. За даними компанії станом на 8 грудня 2014 року це світовий рівень для машин такого класу. Генератор VP-X відзначено премією Good Design Award 2014.
Технології VP-X застосовують і під час модернізації чинних машин. Модернізація включає нову ізоляцію статора, поліпшену вентиляцію ротора, вентилятор з вищим ККД, немагнітну перегородку та підшипники з прямим змащенням. Станом на березень 2017 року Mitsubishi Electric поставила 731 машину з водневим охолодженням.
Для експлуатації пропонують онлайн-моніторинг часткових розрядів, віддалений моніторинг з аналізом даних і роботизовану інспекцію GenSPIDER. З 1 квітня 2024 року генераторний напрям передано компанії Mitsubishi Generator Co., Ltd., тож постачання й сервіс нових машин веде вже вона.
Технічні характеристики
| Потужність | до класу 900 МВА (розроблено зразок 870 МВА) |
|---|---|
| Напруга | до 25 кВ |
| Частота обертання | 3000 / 3600 об/хв |
| Частота | 50 / 60 Гц |
| Охолодження | водневе (непряме та безпосереднє) |
| ККД | до 99,0 % |
| Клас ізоляції | 155 (F), перевищення температури за класом 130 (B) |
| Коефіцієнт потужності (зразок 870 МВА) | 0,90 |
| Поставлено | 731 машина (на березень 2017 р.) |
Запит ціни та строку поставки
VP-X — турбогенератор з водневим охолодженням до 900 МВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 40 |
| Митний тариф КНР | 8501 64 10 00 (>750 кВА ≤350 МВА) 8501 64 20 00 (>350 ≤665 МВА) 8501 64 30 00 (>665 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають генератори з водневим охолодженням?
Лінійка охоплює машини до класу 900 МВА. Максимальна поставлена потужність виконання з непрямим охолодженням статора 610 МВА, з безпосереднім охолодженням воднем до 990 МВА.
На яку напругу й частоту виконують генератори?
Напруга до 25 кВ, частота обертання 3000 або 3600 об/хв для мереж 50 і 60 Гц. Ізоляція класу 155 (F) з перевищенням температури за класом 130 (B).
Чи можна застосувати технології VP-X на чинному генераторі?
Так, модернізація включає нову ізоляцію статора, поліпшену вентиляцію ротора, новий вентилятор, немагнітну перегородку й підшипники з прямим змащенням. Станом на березень 2017 року поставлено 731 машину з водневим охолодженням.
