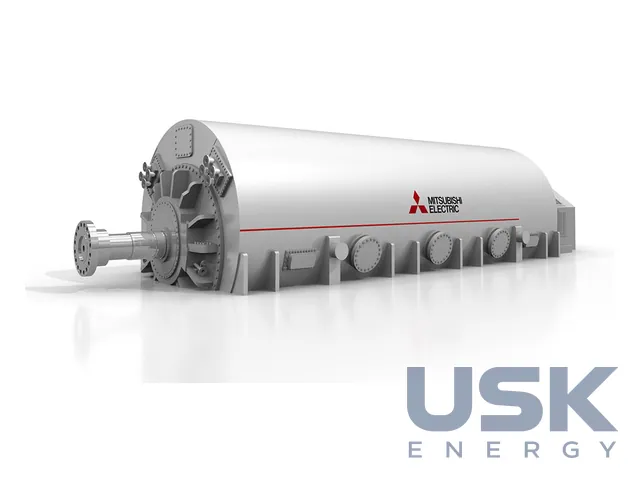

SFM / FTC — турбогенератор з повітряним охолодженням до 400 МВА
Турбогенератори SFM і FTC Mitsubishi Electric з повітряним охолодженням потужністю до 400 МВА призначені для парових і газових турбін малої та середньої потужності. Їх ставлять на парогазових блоках, промислових ТЕЦ і електростанціях на біомасі. Виробник наголошує на простій конструкції, зручності обслуговування та коротких строках монтажу.
- Потужність
- до 100 МВА (SFM), 100–400 МВА (FTC); окрема серія 4-полюсних машин ~20 МВА
- Напруга
- до 21 кВ
- Частота обертання
- 3000 / 3600 об/хв
- Частота
- 50 / 60 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

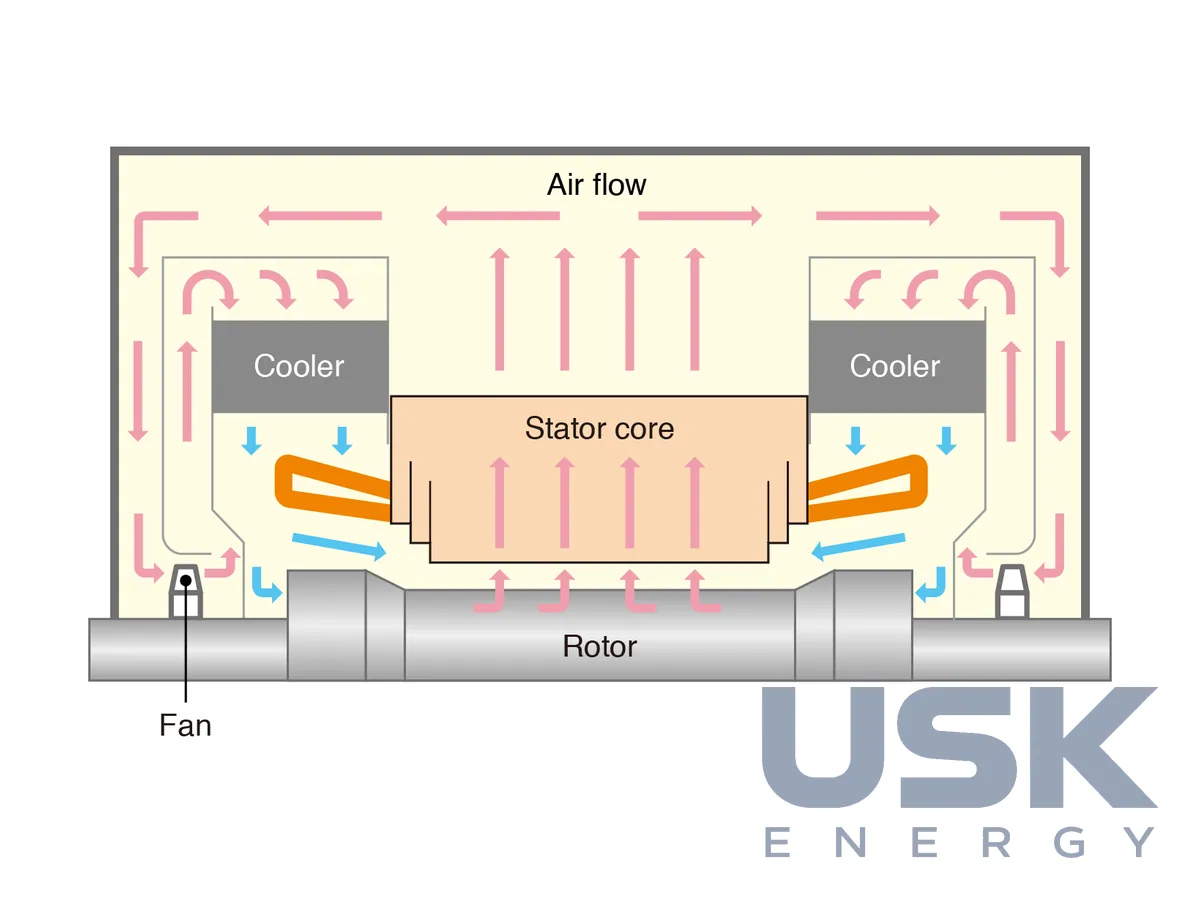

Машини синхронні, двополюсні, з частотою обертання 3000 або 3600 об/хв для мереж 50 і 60 Гц. Номінальна напруга сягає 21 кВ, ККД доходить до 98,8 %. Серія має два конструктивні виконання. SFM (Simple Frame Modular) побудовано на модульній рамі для генераторів малої та середньої потужності до класу 100 МВА. FTC (Fan-to-Cooler) розраховано на потужні машини від 100 до 400 МВА, у ньому вентилятор подає повітря безпосередньо на охолоджувачі. Окремо випускається серія чотириполюсних генераторів класу 20 МВА.

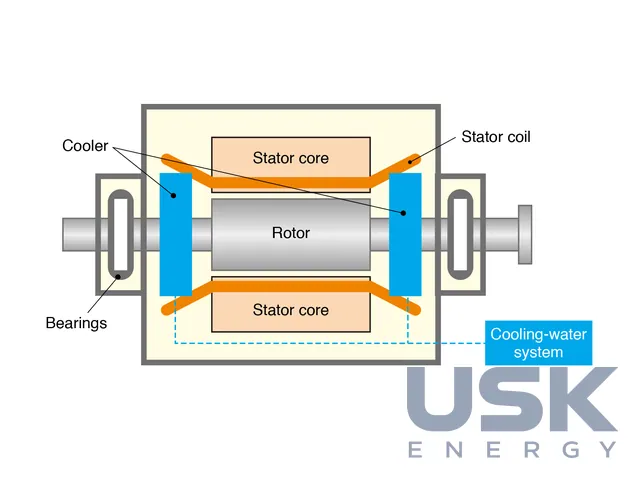

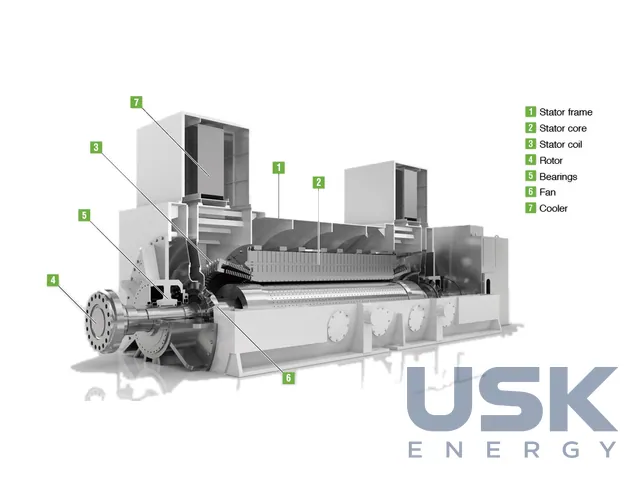

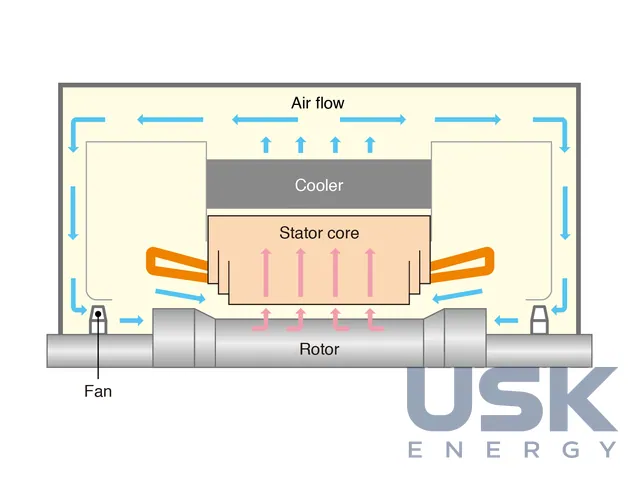

До основних вузлів належать станина статора, осердя й обмотка статора, ротор, підшипники, вентилятор і повітроохолоджувач. Охолодження повітряне, за замкненим циклом через повітроохолоджувачі. Ізоляція має клас нагрівостійкості 155 (F), а перевищення температури тримається в межах класу 130 (B), що дає запас ресурсу обмотки. Ротор і статор розраховані на роботу в парі з паровою або газовою турбіною з тією самою частотою обертання, без редуктора.

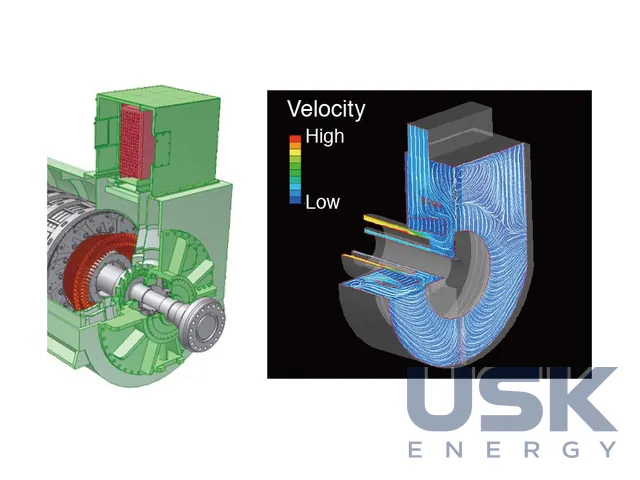

Для збільшення одиничної потужності застосовано нову схему вентиляції, розраховану методами обчислювальної гідродинаміки (CFD). Вона знижує перегрів у всьому об'ємі машини, і з того самого габариту можна отримати більшу видавану потужність. Малогабаритний пропелерний вентилятор з високим ККД створює потрібний напір при менших вентиляційних втратах, тож зростає й загальний ККД генератора. Схему охолодження перевіряли розрахунками в усьому діапазоні потужностей серії, щоб температура обмотки лишалася рівномірною.
Повітряне охолодження не потребує водневої системи з масляними ущільненнями та газовим господарством. Через це такі турбогенератори простіші в експлуатації й підходять для об'єктів, де немає персоналу, підготовленого до роботи з водневим охолодженням. Для промислової ТЕЦ або станції на біомасі це менше допоміжного обладнання й простіші вимоги до машинного залу.
Для генераторів Mitsubishi Electric доступні онлайн-моніторинг часткових розрядів, віддалений моніторинг, роботизована інспекція GenSPIDER без виймання ротора, а також реконструкція з перемотуванням статора й ротора. З 1 квітня 2024 року генераторний напрям передано дочірній компанії Mitsubishi Generator Co., Ltd. Усього група поставила близько 3000 генераторів і супутнього обладнання.
Технічні характеристики
| Потужність | до 100 МВА (SFM), 100–400 МВА (FTC); окрема серія 4-полюсних машин ~20 МВА |
|---|---|
| Напруга | до 21 кВ |
| Частота обертання | 3000 / 3600 об/хв |
| Частота | 50 / 60 Гц |
| Охолодження | повітряне, замкнений цикл з повітроохолоджувачами |
| ККД | до 98,8 % |
| Клас ізоляції | 155 (F) |
| Перевищення температури | за класом 130 (B) |
Запит ціни та строку поставки
SFM / FTC — турбогенератор з повітряним охолодженням до 400 МВА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 40 |
| Митний тариф КНР | 8501 64 10 00 (>750 кВА ≤350 МВА) 8501 64 20 00 (>350 ≤665 МВА) 8501 64 30 00 (>665 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність охоплюють виконання SFM і FTC?
SFM призначено для машин до класу 100 МВА, FTC для машин від 100 до 400 МВА. Окремо є чотириполюсні генератори класу 20 МВА.
Які номінальна напруга й частота обертання генераторів?
Напруга до 21 кВ, частота обертання 3000 або 3600 об/хв для мереж 50 і 60 Гц.
Який клас ізоляції обмотки статора?
Ізоляція класу нагрівостійкості 155 (F) з перевищенням температури за класом 130 (B). ККД генератора сягає 98,8 %.
