Комплекти заземлення контактної мережі, ліній і трансформаторів залізниць та заземлювальні штанги, 36,5 кА
Готові комплекти заземлення й закорочування PFISTERER для залізниць враховують особливості контактної мережі, колійної інфраструктури та тягового електропостачання. Вони виготовляються за IEC 61230 і витримують струм короткого замикання 36,5 кА протягом 0,12 с. До програми входять також залізничні заземлювальні штанги з червоно-білим сигнальним фарбуванням.
- Стійкість до КЗ
- 36,5 кА / 0,12 с
- Висота контактного проводу
- 4,8–6,25 м
- Кабель заземлення
- 50 мм², 4 / 8,5 / 12 м
- Затискачі
- контактного проводу P51D, P50D; рейковий R50; лінійний P4D; заземлювальний U2
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

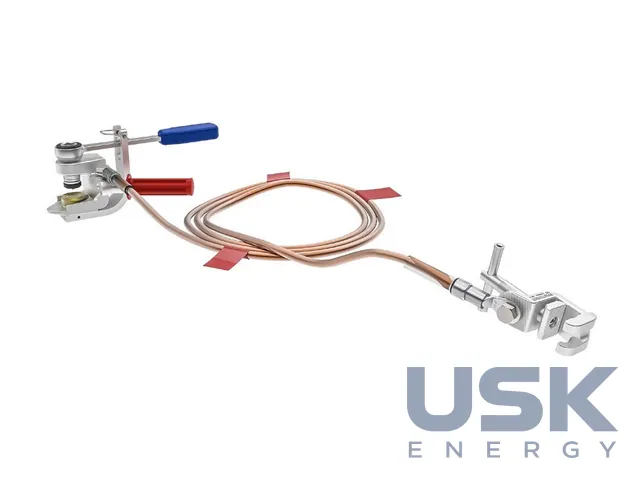

Як і мережеві пристрої, після дії струму короткого замикання комплекти повторно не застосовують. Комплект для контактної мережі з телескопічною штангою розраховано на висоту контактного проводу від 4,8 до 6,25 м. Двосекційна штанга плавно регулюється до потрібної робочої висоти, її транспортна довжина 2,6 м, загальна 5 м. Пристрій має кабель заземлення перерізом 50 мм², затискач контактного проводу P51D і рейковий затискач R50 на підошву рейки.

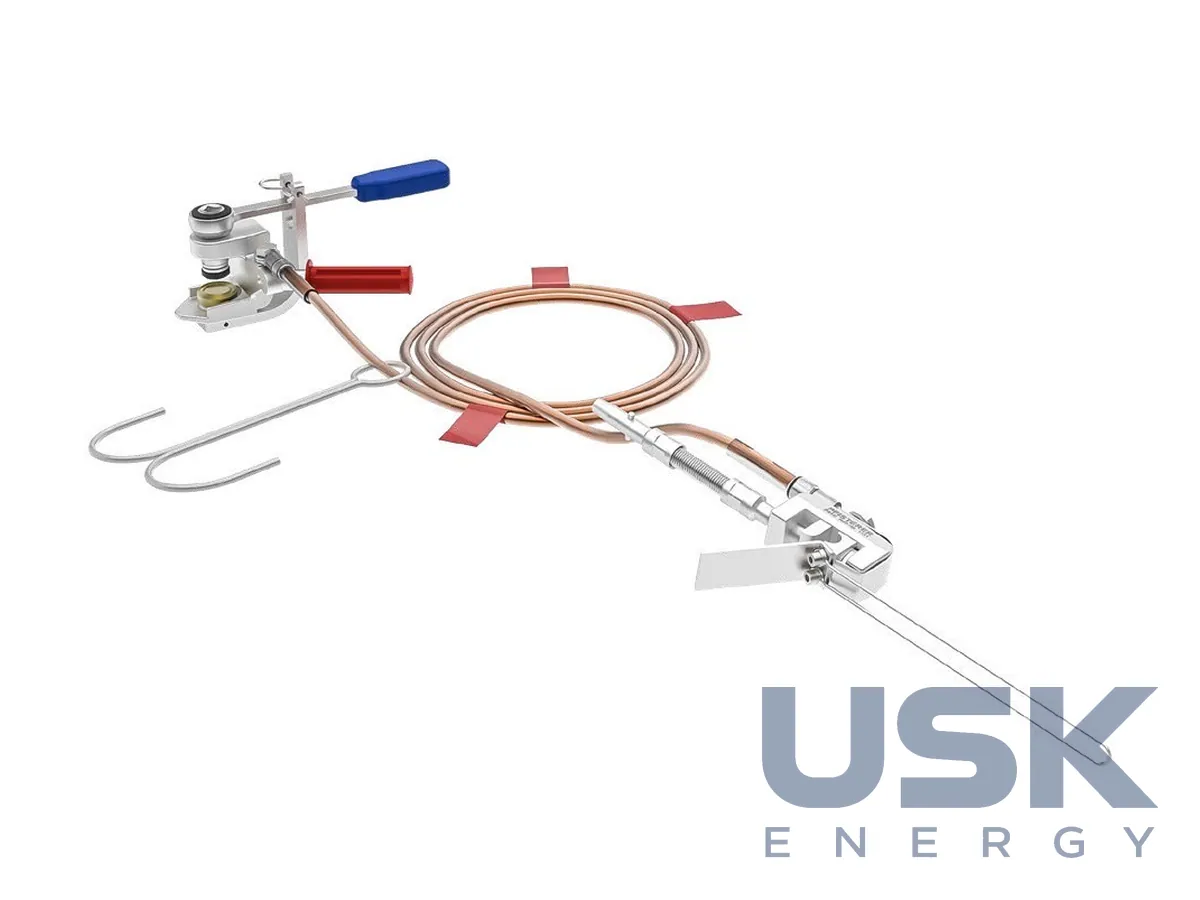

Кабель завдовжки 12 м дає змогу заземлювати без зайняття колії, кабель 8,5 м розраховано на роботу із зайняттям колії. Варіант без зайняття колії додатково комплектують підвісним гаком і сигнальними прапорцями. Затискач R50 пропускає рухомий склад, що не використовує тягове живлення. Для мобільних бригад є «автомобільний» комплект із п'ятисекційною штекерною штангою транспортною довжиною 1,1 м і двома пристроями заземлення. Штангу й тріскачку рейкового затискача можна зняти, щоб огородити місце робіт.
Комплект для залізничних ліній електропостачання складається з двосекційної телескопічної штанги завдовжки 1,8/3,5 м, кабелю 50 мм² завдовжки 4 м, затискача P50D зі щупом і заземлювального затискача U2. Комплект для щоглових трансформаторів містить таку саму штангу та два пристрої з лінійним затискачем P4D і затискачем U2. Для захисного заземлення будівельних машин є пристрій із кабелю 50 мм² завдовжки 12 м, затискача U2 і рейкового затискача R50. Окремо постачають однопольні кабелі, рейкові й заземлювальні затискачі, затискачі контактного проводу, сумки та настінні тримачі.
Залізничні заземлювальні штанги зі склопластикової труби мають червоно-біле фарбування, яке позначає місце робіт. Двосекційні телескопічні штанги завдовжки 3,5 і 5 м з роликовим замком або алюмінієвою головкою застосовують на щоглових трансформаторах, контактній мережі та лініях електропостачання. Трисекційні мають довжину 4,5, 5,08 і 7 м, п'ятисекційна штекерна має довжину 4,9 м при транспортній довжині 1,1 м. Частина виконань має позначення за стандартами DB Ebgw.
Технічні характеристики
| Стійкість до КЗ | 36,5 кА / 0,12 с |
|---|---|
| Висота контактного проводу | 4,8–6,25 м |
| Кабель заземлення | 50 мм², 4 / 8,5 / 12 м |
| Затискачі | контактного проводу P51D, P50D; рейковий R50; лінійний P4D; заземлювальний U2 |
| Телескопічні штанги | двосекційні 3,5 / 5 м, трисекційні 4,5 / 5,08 / 7 м |
| Штекерна штанга | п'ять частин, 4,9 м, транспортна довжина 1,1 м |
| Фарбування штанг | червоно-біле сигнальне |
| Стандарт | IEC 61230 |
Запит ціни та строку поставки
Комплекти заземлення контактної мережі, ліній і трансформаторів залізниць та заземлювальні штанги, 36,5 кА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 42 90 00 (комплект — провід з приєднаними затискачами) 8536 90 10 00 (затискачі окремо) |
|---|---|
| HS, 6 знаків | 8544 42 8536 90 |
| CN (ЄС) | 8544 42 90 8536 90 10 |
| HTSUS (США) | 8544 42 90 90 8536 90 40 00 |
| Митний тариф КНР | 8544 42 29 00 8536 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку стійкість до КЗ мають залізничні комплекти заземлення?
Усі комплекти витримують 36,5 кА протягом 0,12 с і виготовляються за IEC 61230.
На яку висоту контактного проводу розраховано комплект із телескопічною штангою?
Від 4,8 до 6,25 м. Штанга має транспортну довжину 2,6 м і загальну 5 м.
Чи можна заземлювати контактну мережу без зайняття колії?
Так, для цього комплект постачають із кабелем завдовжки 12 м, підвісним гаком і сигнальними прапорцями. Для роботи із зайняттям колії використовують кабель 8,5 м.
