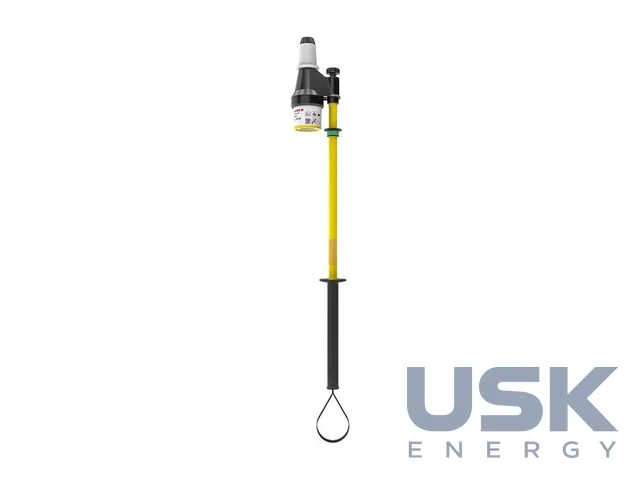

KP-Test 5H+ / 5HL / 5HVDC / 5D dual — покажчики напруги ВН і НВН 30–420 кВ AC та ±140–320 кВ DC
Покажчики напруги серії KP-Test 5 для високовольтних і надвисоковольтних ПЛ, відкритих розподільних пристроїв і ліній постійного струму охоплюють 30–420 кВ змінного та ±140–320 кВ постійного струму. Серія включає ємнісні моделі KP-Test 5HL, 5H+, 5HVDC і безконтактні 5D dual та 5D-S dual.
- KP-Test 5HL
- 30–220 кВ AC, гаковий електрод 70 мм
- KP-Test 5H+
- 30–420 кВ AC, глибина занурення 898 мм, довжина 2478–5806 мм
- KP-Test 5HVDC
- ±140 … ±320 кВ DC, довжина 4706–7250 мм
- KP-Test 5D dual
- 110 / 220–420 кВ, безконтактний, DIN VDE V 0682-417
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Базові функції ті самі, що й у приладах середньої напруги. Покажчик вмикають активно, самотест перевіряє електроніку, батарею та контактний електрод, сигналізація подвійна, світлова й звукова. Прилади мають високу завадостійкість і працюють у дощ і сніг. Їх випускають на номінальну напругу, діапазон або в перемикальному виконанні dual, стандартна частота 50 Гц, можливі також 60 і 16,7 Гц. Огляд серії відносить до надвисокої напруги класи 420–765 кВ.
Каталог розрізняє три методи вимірювання. За резистивного методу струм проходить через ланцюжок резисторів і другий полюс на землю. За ємнісного він іде від індикатора через повітря, яке утворює «невидимий» конденсатор, на землю, і величина струму становить кілька мікроампер. Безконтактні покажчики працюють як польовий зонд і сигналізують про напругу, коли напруженість поля перевищує задане значення.

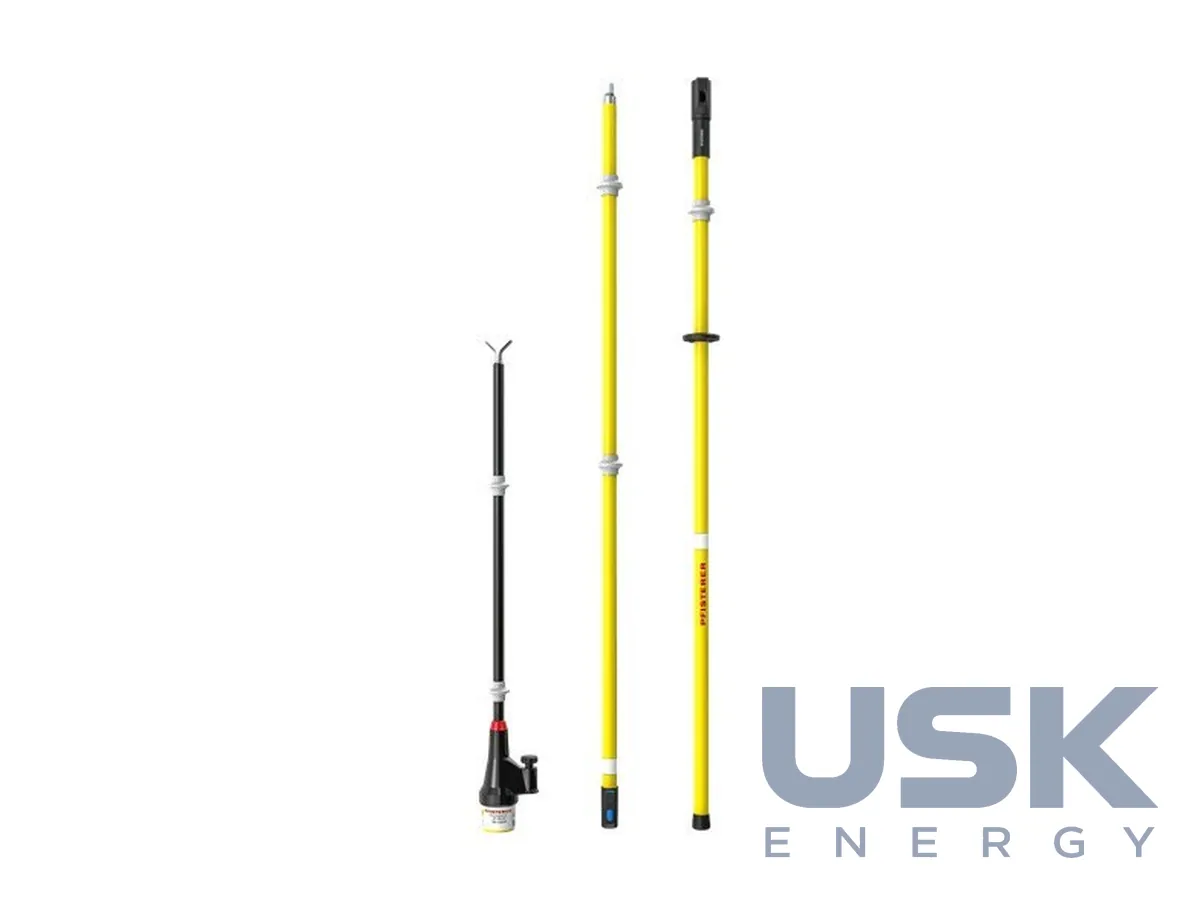

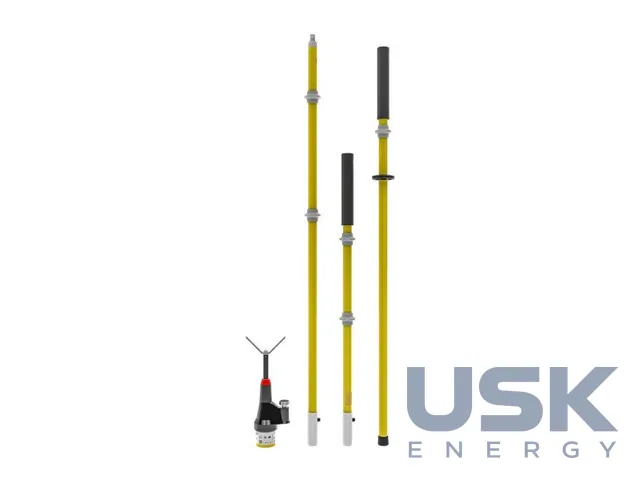

KP-Test 5HL — ємнісний покажчик для ПЛ 30–220 кВ із гаковим електродом діаметром 70 мм, його постачають і як окремий прилад. KP-Test 5H+ розраховано на ПЛ і ВРП 30–420 кВ, глибина занурення 898 мм, постачається зі штангою загальною довжиною від 2478 до 5806 мм або без неї. KP-Test 5HVDC призначено для систем передавання постійного струму від ±140 до ±320 кВ, він комплектується лише штангами завдовжки 4706 або 7250 мм. Ці прилади спроєктовано й випробувано за IEC 61243-1.
Безконтактний KP-Test 5D dual для ПЛ 110–420 кВ встановлюють на заземлену захисну арматуру, тобто екранне кільце, і він показує наявність робочої напруги. Прилад перемикається між двома діапазонами, а пропорційний звуковий сигнал заздалегідь попереджає про наближення до проводу під напругою. Двосекційний KP-Test 5D-S dual для ВРП 110–420 кВ працює з подовжувачем рукоятки або без нього. Контактна планка визначає правильну точку на ізоляторі й виключає помилки через паралакс. Прилади випробувано за DIN VDE V 0682-417, а 5D-S ще й за принципом GS-ET-32. Зберігають і перевозять покажчики в сумках, передбачено настінні тримачі, періодичні перевірки та ремонт виконує виробник.
Технічні характеристики
| KP-Test 5HL | 30–220 кВ AC, гаковий електрод 70 мм |
|---|---|
| KP-Test 5H+ | 30–420 кВ AC, глибина занурення 898 мм, довжина 2478–5806 мм |
| KP-Test 5HVDC | ±140 … ±320 кВ DC, довжина 4706–7250 мм |
| KP-Test 5D dual | 110 / 220–420 кВ, безконтактний, DIN VDE V 0682-417 |
| KP-Test 5D-S dual | 110–420 кВ, для ВРП, GS-ET-32 |
| Частота | 50 Гц (на запит 16,7 Гц) |
| Стандарт | IEC 61243-1 |
| Виконання | комплектний прилад зі штангою або окремий прилад |
Запит ціни та строку поставки
KP-Test 5H+ / 5HL / 5HVDC / 5D dual — покажчики напруги ВН і НВН 30–420 кВ AC та ±140–320 кВ DC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який покажчик потрібен для ліній постійного струму?
KP-Test 5HVDC на ±140…±320 кВ DC. Його постачають лише зі штангами завдовжки 4706 або 7250 мм.
Чим KP-Test 5H+ відрізняється від 5HL?
5HL розраховано на ПЛ 30–220 кВ з гаковим електродом 70 мм. 5H+ охоплює ПЛ і ВРП 30–420 кВ і має глибину занурення 898 мм.
Як працює безконтактний KP-Test 5D dual?
Його встановлюють на заземлене екранне кільце ПЛ 110–420 кВ, і він реагує на напруженість поля. Пропорційний звуковий сигнал попереджає про наближення до проводу під напругою.
