KP-Test 5 / 5L / 5A, SPPC 5, Deltameter 5 — покажчики напруги та фазопокажчики для мереж СН 1–36 кВ
Серія KP-Test 5 PFISTERER об'єднує покажчики напруги за IEC/EN 61243 для мереж середньої напруги 1–36 кВ. Ними перевіряють відсутність напруги на всіх полюсах робочого місця за EN 50110 після вимкнення та захисту від повторного ввімкнення. До програми входять також фазопокажчики SPPC 5, Deltameter 5 і EPC 2.
- Номінальна напруга
- 1–36 кВ AC
- Частота
- 50 Гц (на запит 60 Гц і 16,7 Гц)
- Стандарти
- IEC 61243-1 (покажчики), IEC 61481 (фазопокажчики), IEC 62271-215 (EPC 2)
- KP-Test 5 / 5 dual
- 1–36 кВ, ізолювальна частина 520 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перевірка відсутності напруги входить до п'яти правил безпеки й виконується одразу після вимкнення та захисту від повторного ввімкнення. За даними виробника, покажчики PFISTERER випускають понад 50 років. Кожен прилад проходить стовідсоткову заводську функціональну перевірку перед постачанням і під час кожного періодичного огляду. Усі покажчики серії спроєктовано й випробувано за IEC 61243-1.

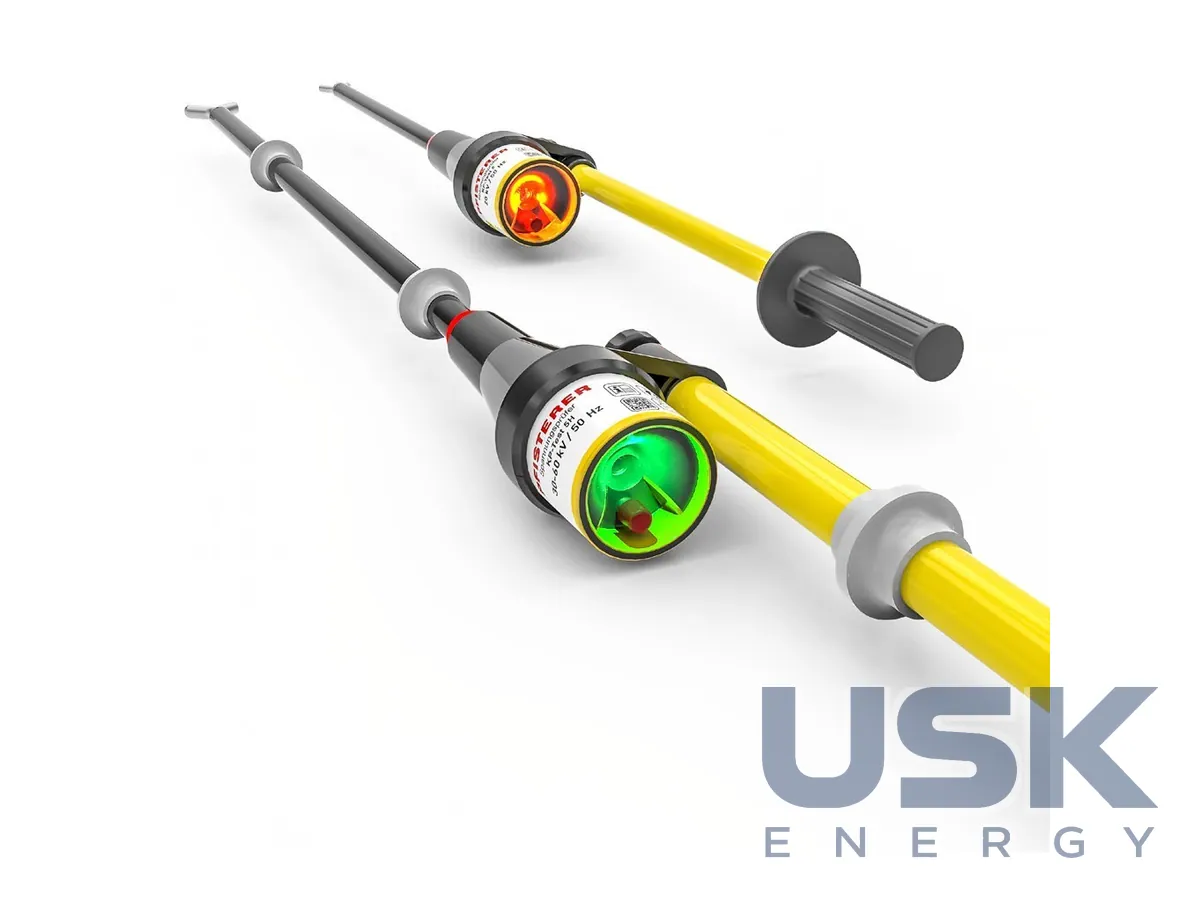

Покажчик вмикають активно. Вбудований самотест перевіряє електроніку, заряд батареї та контактний електрод, і лише за справності прилад повідомляє про готовність, еталонне вимірювання не потрібне. Сигналізація подвійна. Якщо напруги немає, світиться зелене безперервне світло без звуку, якщо напруга є, блимають шість червоних світлодіодів і лунає сигнал. Яскраві світлодіоди видно навіть на сонці, гучний сигнал чути в галасливому оточенні. Прилади стійкі до завад, працюють у дощ і сніг, мають багатомовне маркування з піктограмами. Їх виготовляють на одну номінальну напругу, на діапазон напруг або в перемикальному виконанні dual із двома діапазонами. Стандартна частота 50 Гц, на запит 60 Гц і 16,7 Гц.

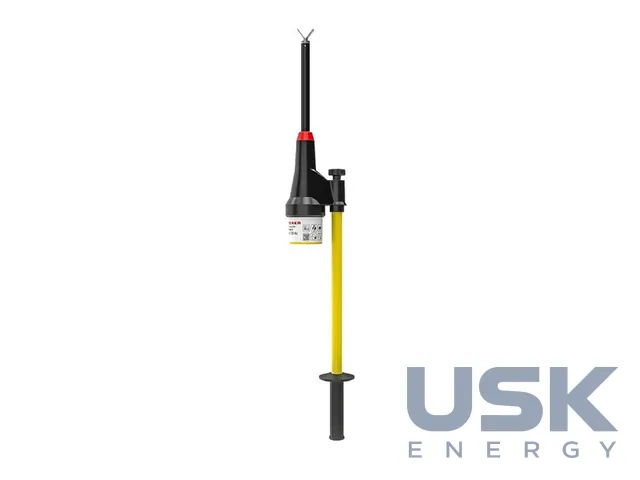

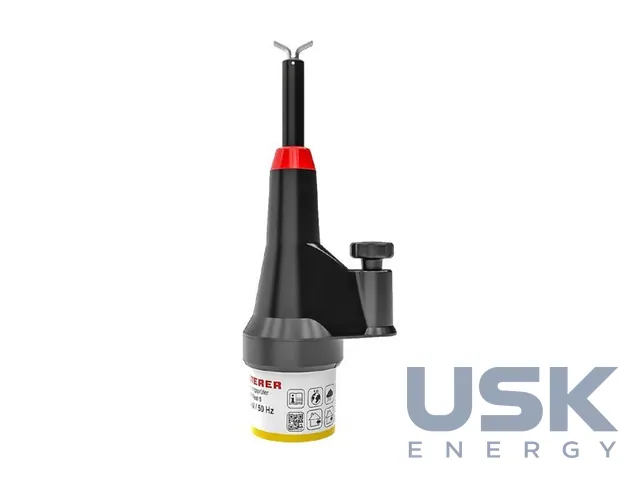

KP-Test 5 і KP-Test 5 dual на 1–36 кВ працюють у КРП, на трансформаторах і ПЛ, мають ізолювальну частину завдовжки 520 мм і знімний вилковий електрод. KP-Test 5A на 3,6–36 кВ призначено лише для ємнісних точок роз'ємів зовнішнього конуса за DIN VDE 0278-629-1, захисні ковпачки перед перевіркою знімають. KP-Test 5L і 5L dual на 3–36 кВ розраховано на ПЛ, їх постачають і як окремий прилад без штанги. Однопольний фазопокажчик SPPC 5 на 1–36 кВ за IEC 61481 перевіряє збіг фаз у трифазних мережах, оператор послідовно торкається двох провідників. Deltameter 5 на 1–13 кВ показує різницю напруг двох фаз на чотирирозрядному індикаторі з роздільною здатністю 10 В і точністю ±5 % плюс 30 В. Електронний фазопокажчик EPC 2 перевіряє збіг фаз на КРП за IEC 62271-215 і напрямок обертання поля.
До покажчиків пропонують подовжувачі штанг, сумки й кейси, вилкові та кутові електроди, настінні тримачі й адаптери. У Німеччині покажчики за DGUV V3 перевіряють щонайменше раз на 6 років. PFISTERER виконує такі перевірки на власній дільниці, зокрема для приладів інших виробників, і розсилає власникам нагадування.
Технічні характеристики
| Номінальна напруга | 1–36 кВ AC |
|---|---|
| Частота | 50 Гц (на запит 60 Гц і 16,7 Гц) |
| Стандарти | IEC 61243-1 (покажчики), IEC 61481 (фазопокажчики), IEC 62271-215 (EPC 2) |
| KP-Test 5 / 5 dual | 1–36 кВ, ізолювальна частина 520 мм |
| KP-Test 5A | 3,6–36 кВ, для роз'ємів зовнішнього конуса |
| KP-Test 5L / 5L dual | 3–36 кВ, для ПЛ СН |
| SPPC 5 | 1–36 кВ, однопольний фазопокажчик |
| Deltameter 5 | 1–13 кВ, роздільна здатність 10 В, точність ±5 % +30 В |
| Сигналізація | зелений — напруги немає; 6 червоних світлодіодів і звук — напруга є |
| Періодична перевірка | не рідше 1 разу на 6 років (DGUV V3) |
Запит ціни та строку поставки
KP-Test 5 / 5L / 5A, SPPC 5, Deltameter 5 — покажчики напруги та фазопокажчики для мереж СН 1–36 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який покажчик підходить для роз'ємів зовнішнього конуса?
KP-Test 5A на 3,6–36 кВ. Він працює лише з ємнісними точками роз'ємів за DIN VDE 0278-629-1.
Чи потрібне еталонне вимірювання перед перевіркою відсутності напруги?
Ні. Під час увімкнення самотест перевіряє електроніку, батарею й контактний електрод, і прилад повідомляє про готовність лише за справності.
Як часто перевіряють покажчики напруги KP-Test 5?
У Німеччині за DGUV V3 щонайменше раз на 6 років. PFISTERER виконує такі перевірки на власній дільниці, зокрема для приладів інших виробників.
