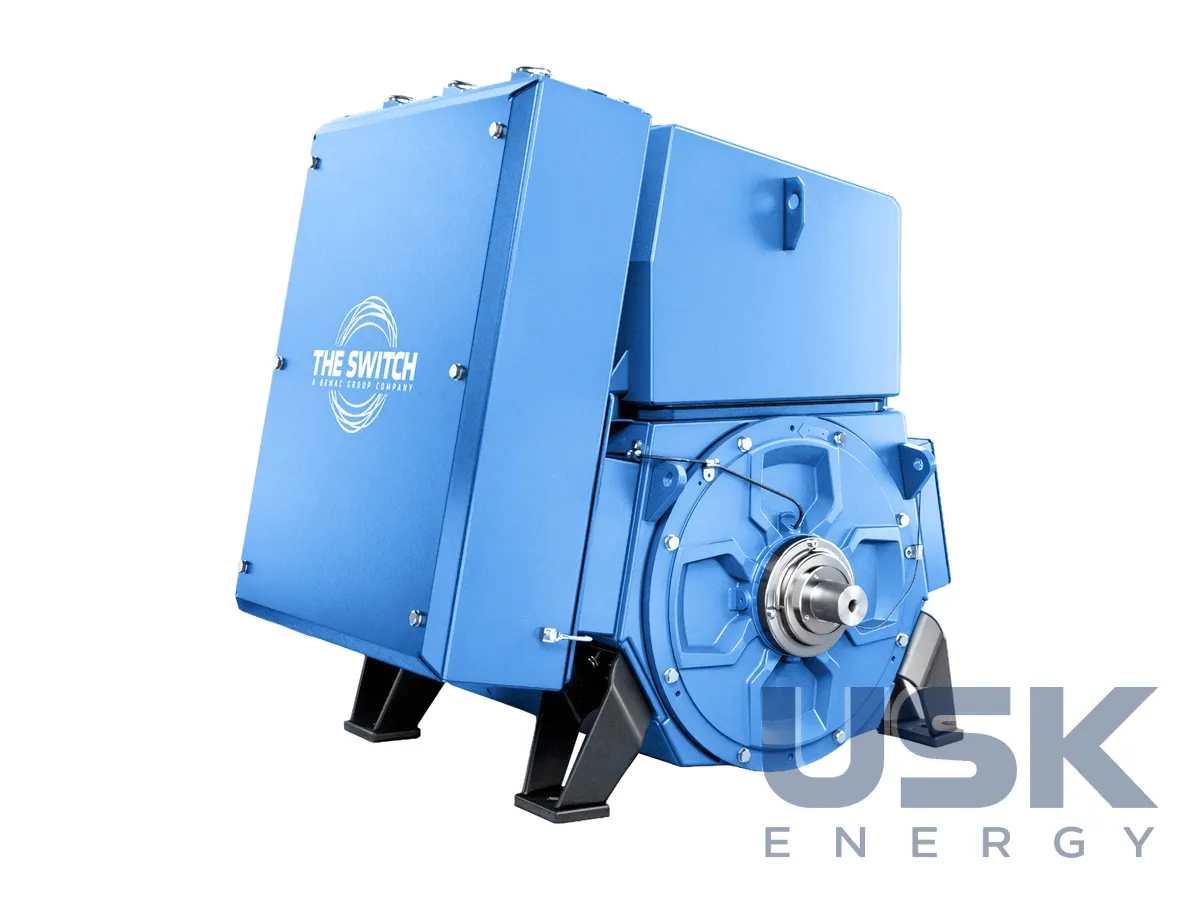

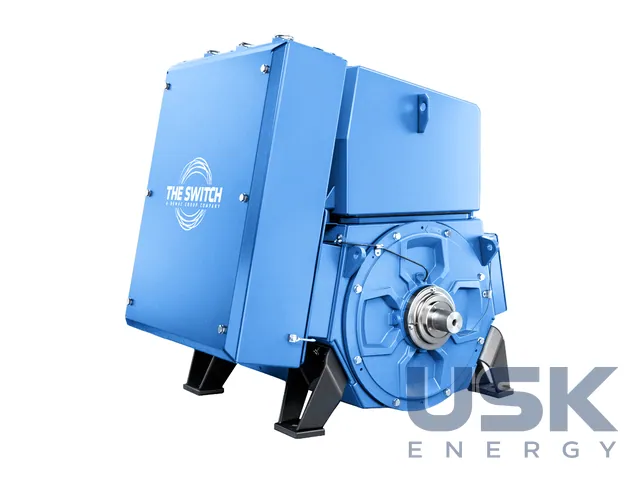

SRS 315/400 — високообертовий асинхронний двигун із масивним ротором 300 кВт – 2 МВт
The Switch SRS 315/400 — високообертовий асинхронний двигун із масивним ротором потужністю від 300 кВт до понад 2 МВт. Працює на 6000–20 000 об/хв і з'єднується з повітродувкою, компресором чи насосом без мультиплікатора. Стандартні габарити 315 і 400.
- Потужність
- 300 кВт – понад 2 МВт (із технологією середньої напруги)
- Частота обертання
- 6000–20 000 об/хв
- Тип ротора
- масивний (solid rotor), асинхронний
- Габарити
- 315 і 400
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Високообертові асинхронні машини The Switch побудовано на технології масивного ротора (solid rotor). Ротор виготовляють із цільної сталевої поковки, а не набирають із листів електротехнічної сталі. За потреби його доповнюють провідними короткозамикальними кільцями або білячою кліткою. Така конструкція зберігає механічну цілісність і балансування на швидкостях, де шихтований ротор уже не витримує. Машини закривають нішу між малими високообертовими двигунами до 200 кВт і мультимегаватними системами. Технологія виросла з досліджень Лаппеенрантського технологічного університету (LUT), розпочатих у 1988 р.
Діапазон потужностей становить від 300 кВт до понад 2 МВт, верхню частину діапазону виконують із технологією середньої напруги. Частота обертання 6000–20 000 об/хв. Двигун з'єднують із робочою машиною без мультиплікатора, тому ККД системи вищий, а сама машина компактніша й легша за традиційну. Маса та займана площа менші до 50 %. Стандартна лінійка має два габарити, 315 і 400. Кінцеву частину вала адаптують під замовника, монтаж на лапах або фланцевий.

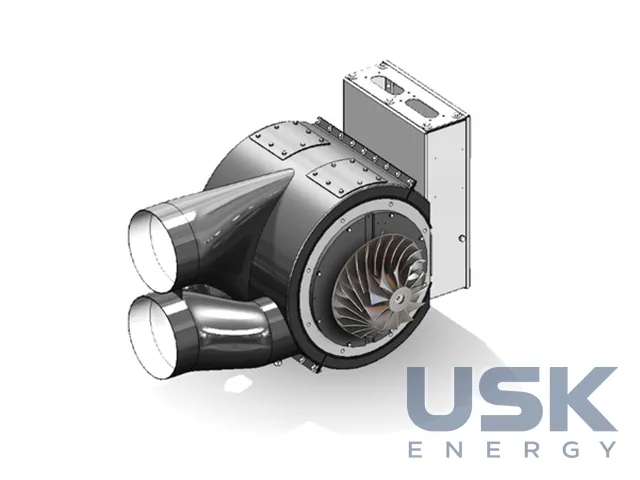

Охолодження модульне. Можна вибрати замкнений контур «вода–повітря» з теплообмінником або відкрите охолодження. Вентилятор ставлять на вал і за потреби додають окремі електровентилятори. Автономна машина з'єднується з робочою через муфту, наприклад пластинчасту. У напівінтегрованому виконанні робоче колесо компресора, турбіни чи насоса сідає просто на вал двигуна, а підшипники й роторну динаміку розраховують під задачу. Повністю інтегровані машини проєктують під конкретний виріб партнера.
Виробник поставив понад 1000 високообертових машин. З 1997 р., коли передали перший прототип, не зафіксовано жодної відмови ротора, сумарне напрацювання в промисловості перевищує 10 млн годин. Понад 900 двигунів пішло на вакуумні повітродувки паперових фабрик, понад 200 машин із водяною сорочкою охолодження працюють у морському застосуванні. Машина The Switch приводить електричну турбоповітродувку MAN Energy (ETB) у системах рециркуляції вихлопних газів суднових двотактних двигунів за вимогами IMO Tier III.
Типові застосування: повітродувки й вакуумні компресори на целюлозно-паперових комбінатах і очисних спорудах, компресори, насоси, випробувальні стенди, теплові насоси мегаватного класу, маховикові накопичувачі. Мультимегаватні герметичні та водневі компресори виробник розглядає індивідуально.
Технічні характеристики
| Потужність | 300 кВт – понад 2 МВт (із технологією середньої напруги) |
|---|---|
| Частота обертання | 6000–20 000 об/хв |
| Тип ротора | масивний (solid rotor), асинхронний |
| Габарити | 315 і 400 |
| Монтаж | на лапах або фланцевий |
| Охолодження | замкнене «вода–повітря» через теплообмінник або відкрите; вентилятор на валу та/або окремі електровентилятори |
| Виконання | автономна машина; напівінтегрована; повністю інтегрована |
| Досвід | понад 1000 машин, нуль відмов ротора з 1997 р. |
Запит ціни та строку поставки
SRS 315/400 — високообертовий асинхронний двигун із масивним ротором 300 кВт – 2 МВт. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 99 00 (>750 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 81 00 (>75–375 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 99 (>750 кВт) 8501 53 94 (>375–750 кВт) 8501 53 81 (>75–375 кВт) |
| HTSUS (США) | 8501 53 80 40 (≥150 кВт) 8501 53 40 00 (>75–<149,2 кВт) |
| Митний тариф КНР | 8501 53 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності та частоти обертання у двигунів SRS?
Від 300 кВт до понад 2 МВт за частоти обертання 6000–20 000 об/хв. Верхню частину діапазону виконують на середній напрузі.
Які габарити та способи монтажу передбачено?
Стандартна лінійка має габарити 315 і 400, монтаж на лапах або фланцевий. Кінцеву частину вала адаптують під замовника.
Для яких машин підходить двигун?
Для повітродувок і вакуумних компресорів, компресорів, насосів, випробувальних стендів, теплових насосів мегаватного класу та маховикових накопичувачів. Робоче колесо можна встановити просто на вал двигуна.
